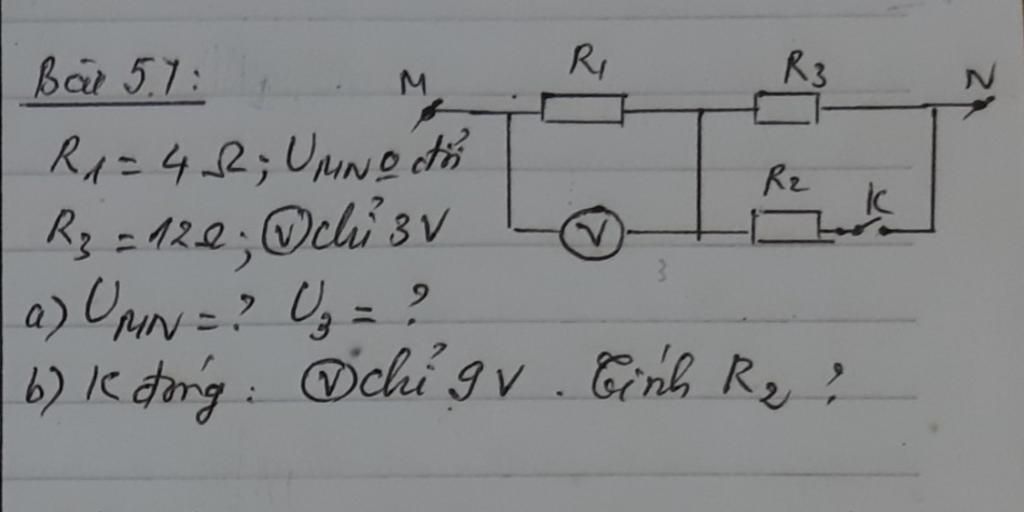

R₁ R3 Bar 5.7: M R₁ = 4√√2²; UMNO ti R₂ = 120; Ochi 3V a) UMIN = ? U₂ = ? b) k đóng. có chỉ 9v. Tính Ra ? 3 R₂ ic
Lời giải 1 :
a) khi khóa k mở : `R_1` nt `R_3`
`I_1` `=` `(U_1)/(R_1)` `=` `3/4` `=` `0,75(A)`
vì `R_1` nt `R_3` nên ta có `I_1` `=` `I_3` `=` `0,75A`
`U_3` `=` `I_3` · `R_3` `=` `0,75` · `12` `=` `9(V)`
`U_(MN)` `=` `U_3` `+` `U_1` `=` `9` `+` `3` `=` `12(V)`
b) khi khóa K đóng : `R_1` nt `{R_2 // R_3}`
`I_1` `=` `(U_1)/(R_1)` `=` `9/4` `=` `2,25(A)`
ta có `I_1` `=` `I_(23)` `=` `2,25A`
`U_(23)` `=` `12` `-` `9` `=` `3(V)`
vì `R_2` // `R_3` nên ta có `U_(23)` `=` `U_2` `=` `U_3` `=` `3V`
`I_3` `=` `(U_3)/(R_3)` `=` `3/12` `=` `0,25(A)`
ta có `I_2` `=` `I` `-` `I_(23)` `=` `2,25` `-` `0,25` `=` `2(A)`
`R_2` `=` `(U_2)/(I_2)` `=` `3/2` `=` `1,5(Omega)`
Thảo luận
Lời giải 2 :
Đáp án:
a) \(9V\) ; \(12V\)
b) \(1,5\Omega \)
Giải thích các bước giải:
a) K mở, mạch gồm: R1 nt R3
Ta có:
\(\begin{array}{l}
I = \dfrac{{{U_V}}}{{{R_1}}} = \dfrac{3}{4} = 0,75A\\
{U_3} = I.{R_3} = 0,75.12 = 9V\\
U = {U_1} + {U_3} = 3 + 9 = 12V
\end{array}\)
b) Mạch gồm: R1 nt (R2 // R3)
Ta có:
\(\begin{array}{l}
I = \dfrac{{{U_V}}}{{{R_1}}} = \dfrac{9}{4} = 2,25A\\
{U_3} = U - {U_V} = 12 - 9 = 3V\\
{I_3} = \dfrac{{{U_3}}}{{{R_3}}} = \dfrac{3}{{12}} = 0,25A\\
{I_2} = I - {I_3} = 2,25 - 0,25 = 2A\\
{R_2} = \dfrac{{{U_3}}}{{{I_2}}} = \dfrac{3}{2} = 1,5\Omega
\end{array}\)
