Đáp án:

       `I_A = 0,25 (A)`

       `U_V = 2,85 (V)`

       `P_2 = 0,09 (W)`

Giải thích các bước giải:

       `xi = 2 (V)`

       `r = 0,4 (Omega)`

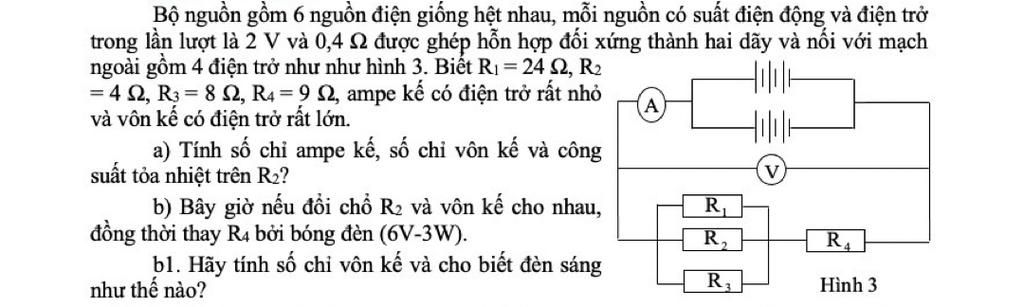

Bộ nguồn gồm hai mạch song song, mỗi mạch gồm `3` nguồn mắc nối tiếp.

Suất điện động và điện trở của bộ tụ là:

       `xi_b = [3xi]/2 = [3.2]/2 = 3 (V)`

       `r_b = [3r]/2 = [3.0,4]/2 = 0,6 (Omega)`

Sơ đồ mạch điện: $(R_1 // R_2 // R_3) nt$ $R_4$

       `1/[R_[123]] = 1/R_1 + 1/R_2 + 1/R_3 = 1/24 + 1/4 + 1/8 = 5/12`

`ro R_[123] = 12/5 = 2,4 (Omega)`

Điện trở tương đương của mạch ngoài là:

       `R_N = R_[123] + R_4 = 2,4 + 9 = 11,4 (Omega)       `

Cường độ dòng điện qua mạch chính là:

       `I = xi_b/[r_b + R_N] = 3/[0,6 + 11,4] = 0,25 (A)`

Số chỉ của ampe kế, vôn kế lần lượt là:

       `I_A = I = 0,25 (A)`

       `U_V = U_N = I R_N = 0,25.11,4 = 2,85 (V)`

Hiệu điện thế giữa hai đầu `R_2` là:

       `U_2 = U_N - U_4 = U_N - I R_4`

            `= 2,85 - 0,25.9 = 0,6 (V)`

Công suất tỏa nhiệt trên `R_2` là:

       `P_2 = [U_2^2]/R_2 = [0,6^2]/4 = 0,09 (W)`
