Đáp án:

$\begin{array}{l}
{I_3} = {I_1} = \dfrac{1}{4}A\\
{I_2} = \dfrac{1}{3}A\\
{I_4} = \dfrac{1}{6}A\\
{I_A} = \dfrac{1}{{12}}A
\end{array}$

Giải thích các bước giải:

Điện trở tương đương của đoạn mạch là:

${R_{td}} = \dfrac{{{R_1}{R_3}}}{{{R_1} + {R_3}}} + \dfrac{{{R_2}{R_4}}}{{{R_2} + {R_4}}} = \dfrac{{2.2}}{{2 + 2}} + \dfrac{{1,5.3}}{{1,5 + 3}} = 2\Omega $

Cường độ dòng điện qua đoạn mạch là:

${I_m} = \dfrac{{{U_{AB}}}}{{{R_{td}}}} = \dfrac{1}{2}A$

Cường độ dòng điện qua mỗi điện trở là:
$\begin{array}{l}
{I_1} = \dfrac{{{R_3}}}{{{R_1} + {R_3}}}.{I_m} = \dfrac{2}{{2 + 2}}.\dfrac{1}{2} = \dfrac{1}{4}A\\
 \Rightarrow {I_3} = {I_m} - {I_1} = \dfrac{1}{2} - \dfrac{1}{4} = \dfrac{1}{4}A\\
{I_2} = \dfrac{{{R_4}}}{{{R_2} + {R_4}}}.{I_m} = \dfrac{3}{{1,5 + 3}}.\dfrac{1}{2} = \dfrac{1}{3}A\\
 \Rightarrow {I_4} = {I_m} - {I_2} = \dfrac{1}{2} - \dfrac{1}{3} = \dfrac{1}{6}A
\end{array}$

Xét cực dương của ampe kế được lắp vào đầu N → dòng điện có chiều từ N → M, nên ta có số chỉ của ampe kế là:
${I_A} = {I_2} - {I_1} = \dfrac{1}{3} - \dfrac{1}{4} = \dfrac{1}{{12}}A$

Vậy phải lắp cực dương của ampe kế vào đầu N

CHÚC BẠN HỌC TỐT !!!!!!!!!!!

Đáp án:

 `I_1 = I_3 = 1/4 (A)`

 `I_2 = 1/3 (A)`

 `I_4 = 1/6 (A)`

 `I_A = 1/12 (A)`

Cực dương của ampe kế mắc ở $N$

Giải thích các bước giải:

        $R_A = 0 (\Omega)$

        $R_1 = R_3 = 2 (\Omega)$

        $R_2 = 1,5 (\Omega)$

        $R_4 = 3 (\Omega)$

        $U_{AB} = 1 (V)$

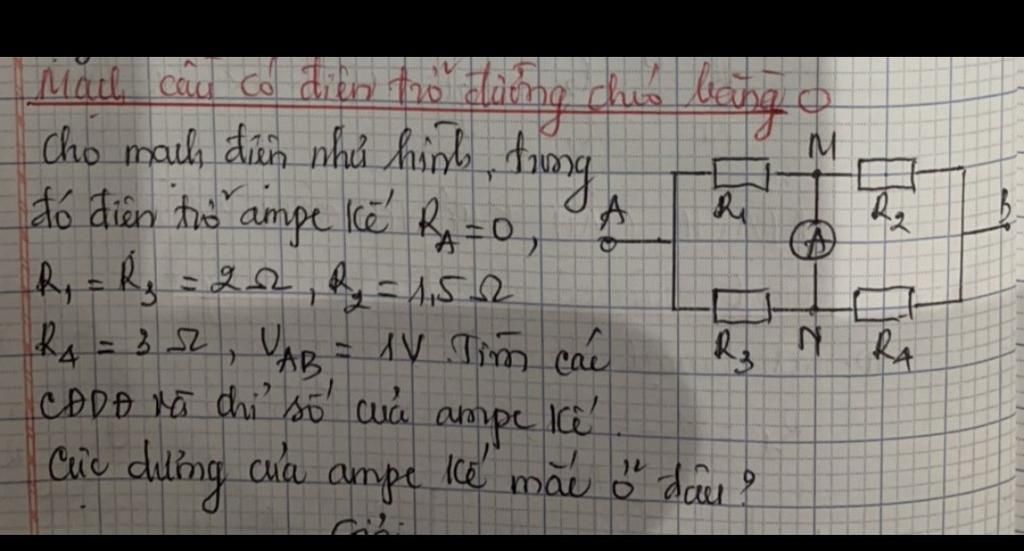

Mạch điện: $(R1 // R_3)$ $nt$ $(R_2 // R_4)$

        `R_{13} = {R_1R_3}/{R_1+ R_3} = {2.2}/{2 + 2} = 1 (\Omega)`

        `R_{24} = {R_2R_4}/{R_2 + R_4} = {1,5.3}/{1,5 + 3} = 1 (\Omega)`

Vì $I_{13} = I_{24}$ và $R_{13} = R_{24}$ nên $U_{13} = U_{24}$

Mà $U_{13} + U_{24} = U_{AB}$

`\to U_{13} = U_{24} = U_{AB}/2 = 1/2 = 0,5 (V)`

Cường độ dòng điện qua các điện trở là:

        `I_1 = U_{13}/R_1 = {0,5}/2 = 1/4 (A)`

        `I_2 = U_{12}/R_2 = {0,5}/{1,5} = 1/3 (A)`

        `I_3 = U_{13}/R_3 = {0,5}/2 = 1/4 (A)`

        `I_4 = U_{13}/R4 = {0,5}/3 = 1/6 (A)`

Vì $I_1 < I_2$ nên cường độ dòng điện qua ampe kế có chiều từ $N$ đến $M$.

`\to` Cực dương của ampe kế mắc ở $N$.

Số chỉ của ampe kế là:

        `I_A = I_2 - I_1 = 1/3 - 1/4 = 1/12 (A)`
