Đáp án:

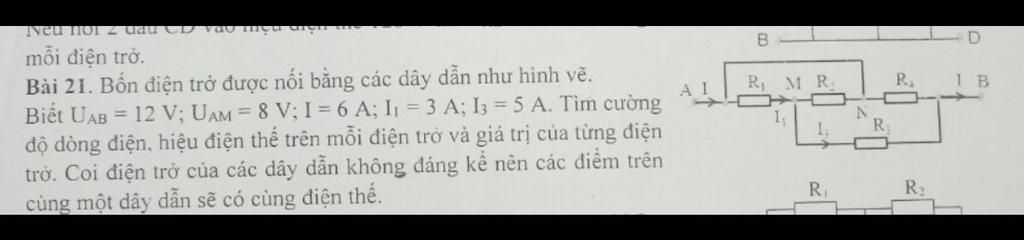

Bài 21:

      `I_[R1] = 3 (A)`

      `U_[R1] = U_[R2] = 8 (V)`

      `I_[R2] = 2 (A)`

      `I_[R3] =  5 (A)`

      `U_[R3]=4(V)`

      `I_[R4] =  1 (A)`

      `U_[R4] = 12 (V)`

Bài giải thêm:

Trong trường hợp lý tưởng, ampe kế lí tưởng `(R_A ≈ 0)` và vôn kế lí tưởng `(R_V` vô cùng lớn`)` thì ampe kế sẽ có dòng điện chạy qua được và vôn kế không có dòng điện chạy qua.

Giải thích các bước giải:

Bài 21:

Sơ đồ mạch điện: $[(R_1 // R_2) nt$  $R_3] // R_4$

Cường độ dòng điện và hiệu điện thế qua các điện trở là:

      `I_[R1] = I_1 = 3 (A)`

      `U_[R1] = U_[R2] = U_[AM] = 8 (V)`

      `I_[R2] = I_3 - I_1 = 5 - 3 = 2 (A)`

      `I_[R3] = I_3 = 5 (A)`

      `U_[R3] = U_[MB] = U_[AB] - U_[AM] = 12-8=4(V)`

      `I_[R4] = I - I_3 = 6 - 5 = 1 (A)`

      `U_[R4] = U_[AB] = 12 (V)`

Bài giải thêm:

Trong trường hợp lý tưởng, ampe kế lí tưởng `(R_A ≈ 0)` và vôn kế lí tưởng `(R_V` vô cùng lớn`)` thì ampe kế sẽ có dòng điện chạy qua được và vôn kế không có dòng điện chạy qua.
