Cho đoạn mạch có sơ đồ như hình vẽ. Hiệu điện thế giữa hai đầu đoạn mạch UAB = 60V. Biết R1 = 18 ôm, R2 = 30 ôm, R3 = 20 ôm a. Tính điện trở tương đương của đo

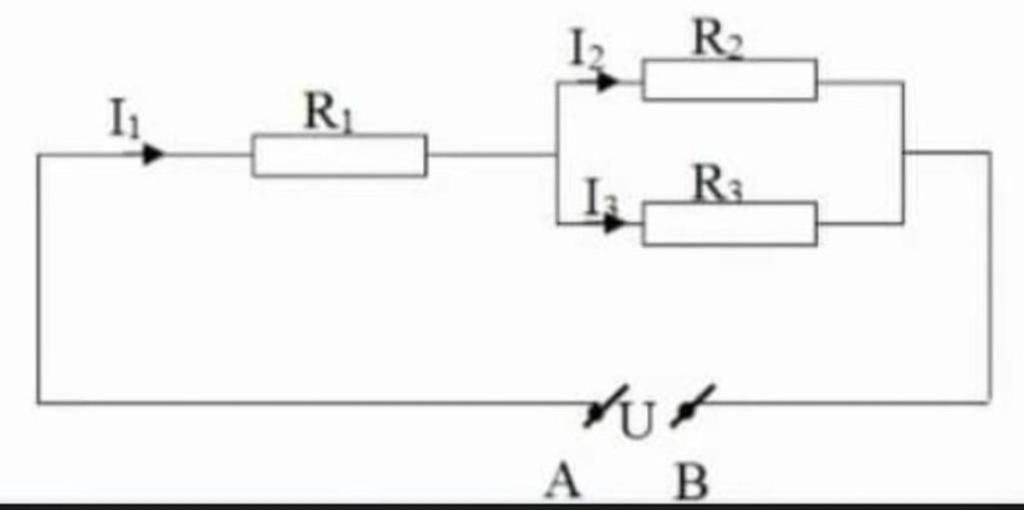

Cho đoạn mạch có sơ đồ như hình vẽ. Hiệu điện thế giữa hai đầu đoạn mạch UAB = 60V. Biết R1 = 18 ôm, R2 = 30 ôm, R3 = 20 ôm a. Tính điện trở tương đương của đoạn mạch AB b. Tính cường độ dòng điện qua các điện trở
Lời giải 1 :
a )
Ta có `R_2` // `R_3`
`⇒ R_{23} = \frac{R_2.R_3}{R_2+R_3} =\frac{30.20}{30+20}=12 (ôm )`
Ta có `R_1` nt `R_{23}`
⇒ `R_{tđ}`=`R_1` + `R_{23}`=`18+12=30 ` ( ôm )
b) Ta có `R_1` nt `R_{23}` `⇒ I_1=I_{23}=I=U/R={60}/{30}=2(A)`
hiệu điện thế qua điện trở `R_1` :
`U_1=I_1 . R_1=2.18=36 (V)`
Ta có : `U_{AB} = U_1 + U_{23}⇔ U_{23}= U_{AB}-U_1=60-36 =24 (V)`
Ta có `R_2` // `R_3` `⇒U_{23}=U_{2}=U_{3}=24 (V)`
cường độ dòng điện qua điện trở `R_2` :
`I_2={ U_2}/{R_2} = 24/30= 0.8 (A)`
cường độ dòng điện qua điện trở `R_3` :
`I_3={ U_3}/{R_3} = 24/20= 1.2 (A)`
gửi bn~~~~~~~~~~~~~~~~~~~
