Đáp án + Giải thích:

a. Điện trở tương đương của mạch:

Rtđ=$\frac{R1.R2}{R1+R2}$+$\frac{R3.R4}{R3+R4}$ = $\frac{2.8}{2+8}$+$\frac{4.6}{4+6}$ = 4Ω

b. Hiệu điện thế hai đầu mạch AB:

U = Rtđ.I = 4.3 = 12V

c. Hiệu điện thế hai đầu mạch AC:

Uac = U.$\frac{Rac}{Rac+Rbc}$ = U.$\frac{R12}{R12+R34}$ = 12.$\frac{1,6}{1,6+2,4}$ = 4,8V

Cường độ dòng điện qua mạch AC:

Iac = $\frac{Uac}{Rac}$ = $\frac{4,8}{1,6}$ = 3A

d. Hiệu điện thế hai đầu mạch BC:

Ubc = U - Uac = 12 - 4,8 = 7,2V

e. Cường độ dòng điện qua R1:

I1 = Iac.$\frac{R3}{R3+R1}$ = 3.$\frac{8}{8+2}$ = 2,4A

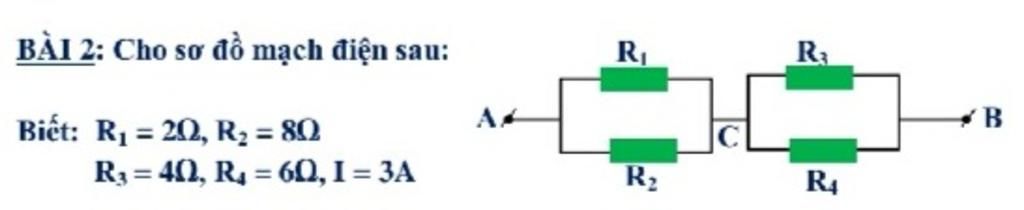

a) Ta có: `(R_1 //// R_2)nt(R_3////R_4)`

`R_(12) = (R_1 . R_2)/(R_1+R_2) = (2.8)/(2+8) =1,8 Omega`

`R_(34) = (R_3 . R_4)/(R_3+R_4) = (4.6)/(4+6)=2,4 Omega`

`R_(td) = R_(12)+R_(34) = 1,8 + 2,4 =4,2 Omega`

b) `U_(AB) = I.R_(td) = 3.4,2 =12,6 V`

c)`I= I_(AC) = I_(BC) = 3 A`

d) `U_(BC) = I.R_(34) =3. 2,4 =7,2 V`

e) `U_1 = U_2 = U_(12) = I. R_(12) = 3.1,8 =5,4 V`

`I_1 = U_1/R_1 = (5,4)/2 =2,7 A`
