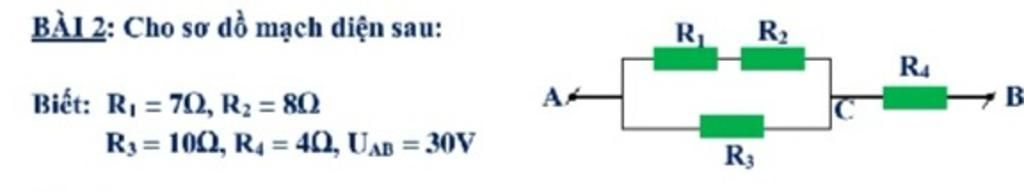

Mạch hỗn hợp : Tính : a) Điện trở tương đương mạch AB b) CĐDĐ qua mạch c) HĐT hai đầu R4 d) HĐT hai đầu mạch AC e) CĐDĐ qua R1BÀI 2: Cho sơ đồ mạch diện sau:
Mạch hỗn hợp : Tính : a) Điện trở tương đương mạch AB b) CĐDĐ qua mạch c) HĐT hai đầu R4 d) HĐT hai đầu mạch AC e) CĐDĐ qua R1

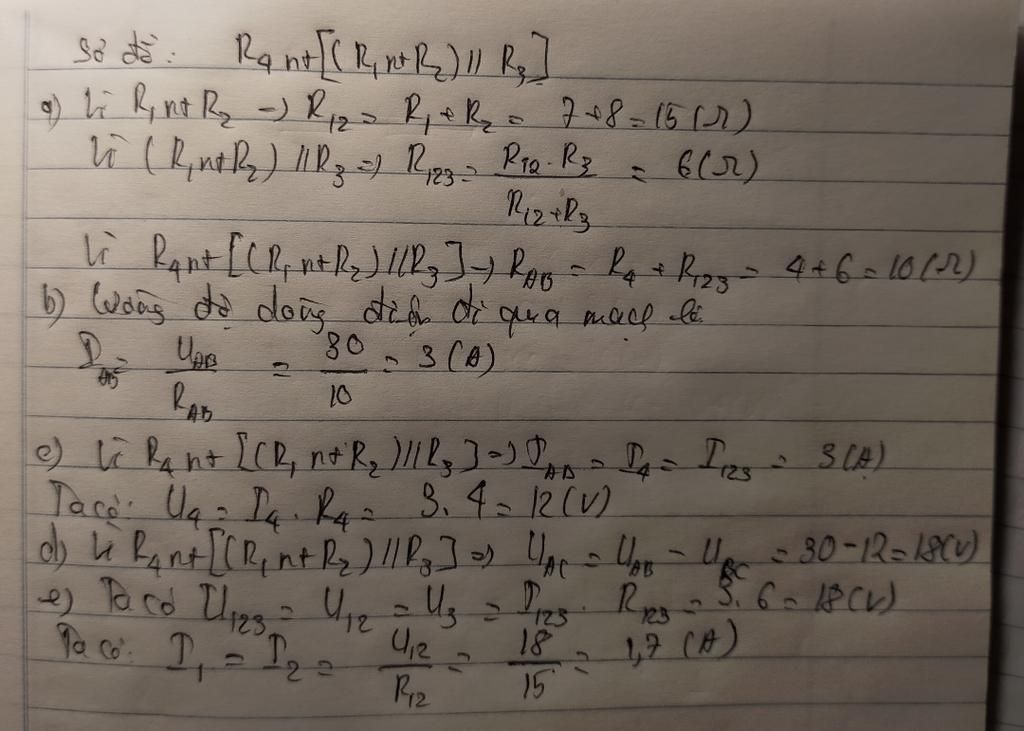

Lời giải 1 :
Đáp án + giải thích các bước giải :
$\\$ `SĐMĐ : [(R_1ntR_2)////R_3] ntR_4`
$\\$ `a) Ta có : R_(12) = R_1 + R_2 = 7 + 8 = 15(Omega)`
$\\$ `-> R_(AC) = (R_(12)R_3)/(R_(12) + R_3) = (15. 10)/(15+10) = 6(Omega)`
$\\$ `->` Điện trở tương đương của mạch là :
$\\$ `R = R_(AC) + R_4 = 6 + 4 = 10(Omega)`
$\\$ `b)` Cường độ dòng điện qua mạch là :
$\\$ `I = U/R = 30/10 = 3(A)`
$\\$ `c) Vì : R_(AC) ntR_4`
$\\$ `-> I_4 = I_(AC) = I = 3(A)`
$\\$ `->` Hiệu điện thế 2 đầu `R_4` là :
$\\$ `U_4 = I_4.R_4 = 3.4 = 12(V)`
$\\$` d)` Hiệu điện thế 2 đầu mạch `AC` là :
$\\$ `U_(AC) = I_(AC).R_(AC) = 3. 6 = 18(V)`
$\\$ `Vì : R_(12) ntR_3`
$\\$` => U_(12) = U_(AC) = 18(V)`
$\\$ `=>` Cường độ dòng điện qua `R_1` là :
$\\$ `I_1 = I_(12) = U_(12)/R_(12) = 18/15 = 1,2(A)`
