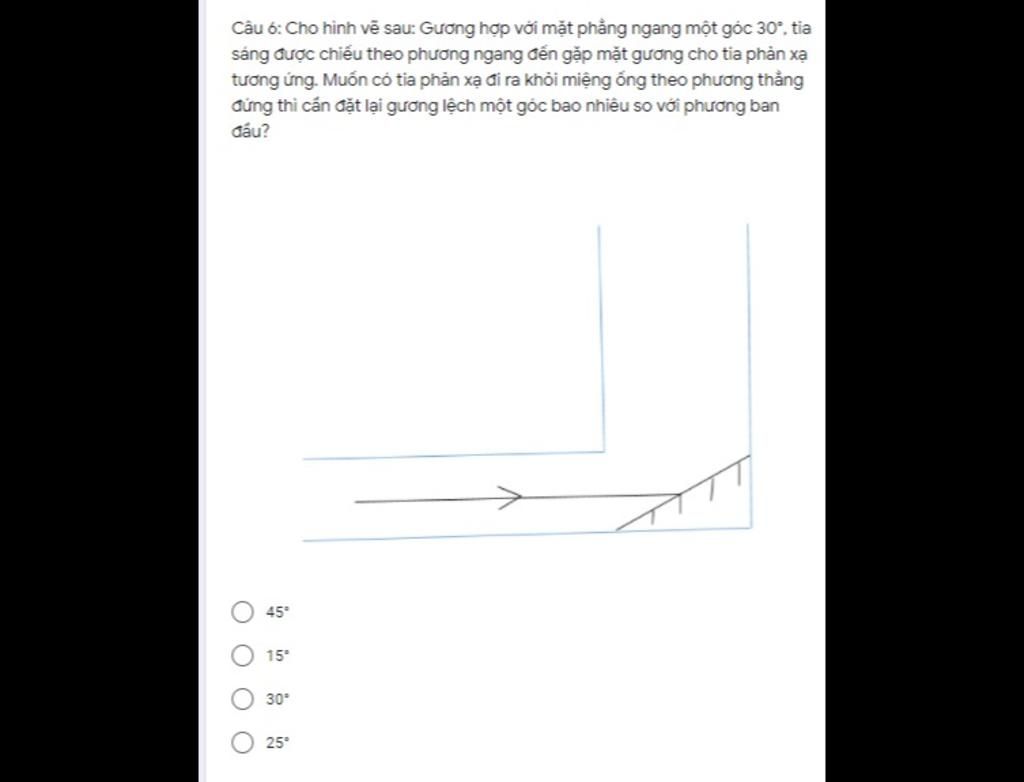

Giải thích các bước giải:

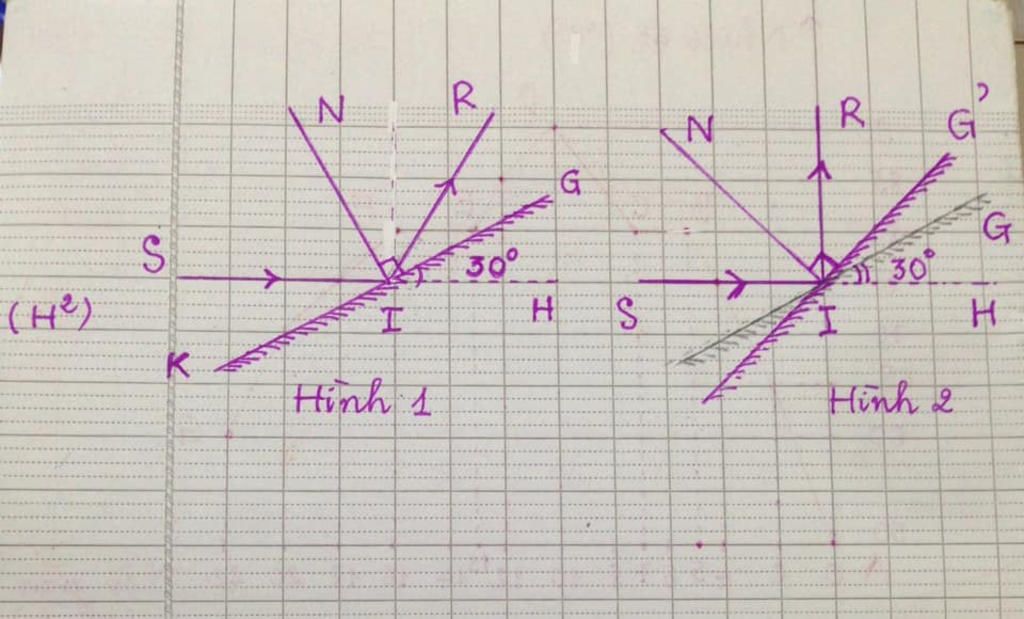

 Hình 1: Là hình lúc ban đầu

Cách vẽ:

+ Vẽ gương G tạo với mặt phẳng nằm ngang 1 góc 30o

+ Vẽ tia tới SI nằm ngang hướng từ trái sang phải.

+ Vẽ pháp tuyến IN vuông góc với mặt phẳng gương G. Ta có góc tới SIN

+ Vẽ tia phản xạ IR sao cho = với góc tới SIN

Hình 2: Là hình sao cho tia phản xạ đi ra khỏi miệng ống theo phương thẳng đứng, hướng từ dưới lên trên

Cách vẽ:

+ Vẽ gương G tạo với mặt phẳng nằm ngang 1 góc 30o

+ Vẽ tia tới SI nằm ngang hướng từ trái sang phải.

+ Vẽ tia phản xạ IR đi ra khỏi miệng ống theo phương thẳng đứng, hướng từ dưới lên trên. Ta có góc SIR

+ Vẽ tia phân giác IN của góc ∠SIR. IN chính là pháp tuyến của gương G'

+ Vẽ gương G' vuông góc với pháp tuyến IN. Xem hình ảnh.

****

Hình 1:

Ta có: $∠HIG=30o$

⇒ $SIR=120o$

Theo định luật phản xạ ánh sáng thì góc tới = góc phản xạ, nên:

$∠SIN=∠NIR=∠SIR:2$

$∠SIN=∠NIR=120o:2$

$∠SIN=∠NIR=60o$

Hình 2:

Ta có: $∠SIR=90o$

Theo định luật phản xạ ánh sáng thì góc tới = góc phản xạ, nên:

$∠SIN=∠NIR=∠SIR:2$

$∠SIN=∠NIR=90o:2$

$∠SIN=∠NIR=45o$

Góc tới lúc sau lệch so với góc tới ban đầu số độ là:

$60o-45o=15o$

Vậy cần đặt gương lệch 1 góc $15o$ so với gương ban đầu để tia phản xạ đi ra khỏi miệng ống theo phương thẳng đứng, hướng từ dưới lên trên.

Chúc bạn học tốt.
