Đáp án:

Giải thích các bước giải:

 Dạng này chưa làm bao giờ nên lập luận nó hơi lagg nhé

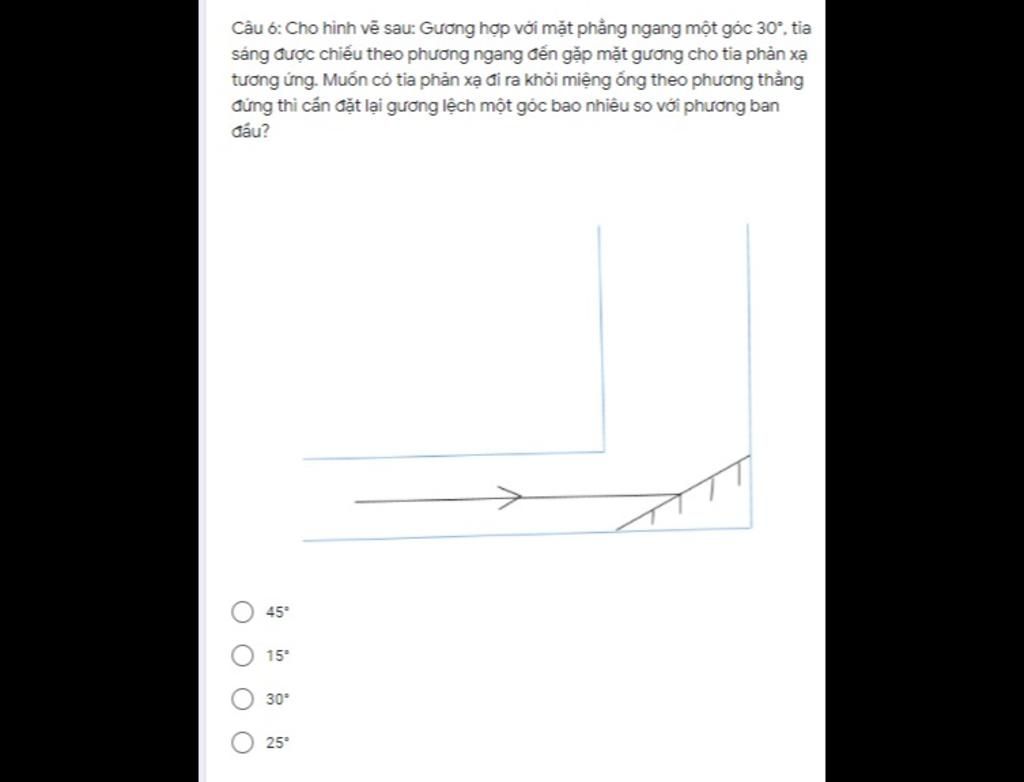

Góc tạo bởi gương và đường ống theo chiều từ phải sang trái là :

`180^o - 30^o = 150^o`

Nhận thấy tia tới và mp tương đương với ống là 2 cái song song

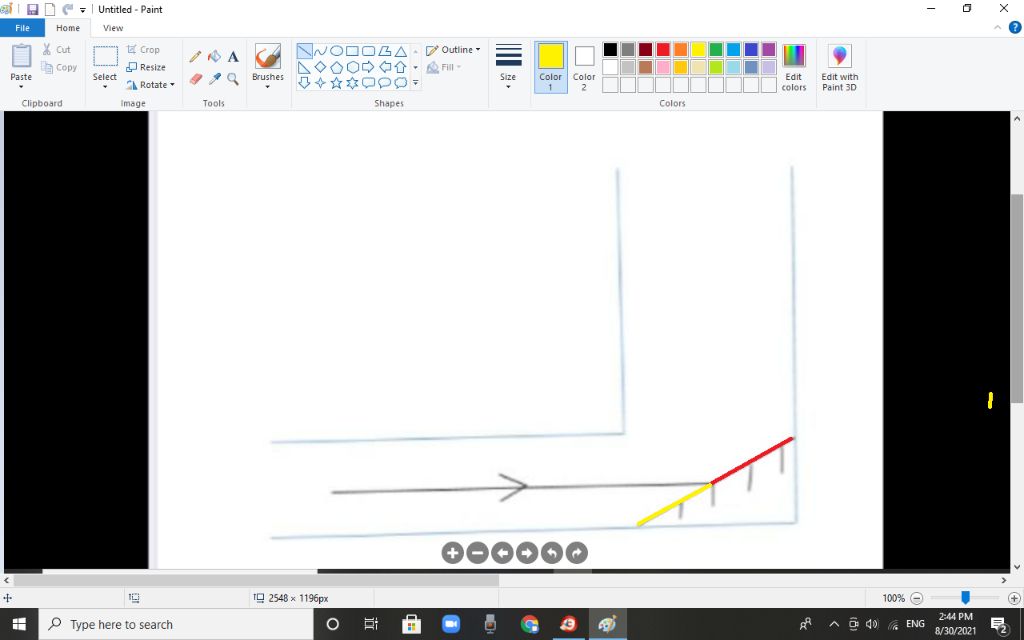

Nên Góc tạo bởi gương và đường ống ( gthieets cho ) = góc tạo bởi tia tời và gương ở chiều từ trái sang phải ( phần gương mình tô đỏ ý)

=> Góc tạo bởi tia tới và gương chiều từ trái sang phải (màu đỏ) = `150^o`

=> Góc tạo bởi tia tới và gương chiều từ phải sang trái (màu vàng) = `180^o - 150^o = 30^o`

Gỉa sử tia tới đã đi qua miệng ống :

Vì tia tới theo phương ngang, tia phản xạ thẳng đứng nên góc tạo bởi tia tới và tia phản xạ =`90^o`

=>Góc tới = góc phản xạ =`90^o : 2 =45^o`

Góc tạo bởi gương và tia tới sau khi quay là :

`90^o - 45^o = 45^o`

Cần quay gương lệch ban đầu :

`45^o - 30^o = 15^o`

Giải thích các bước giải:

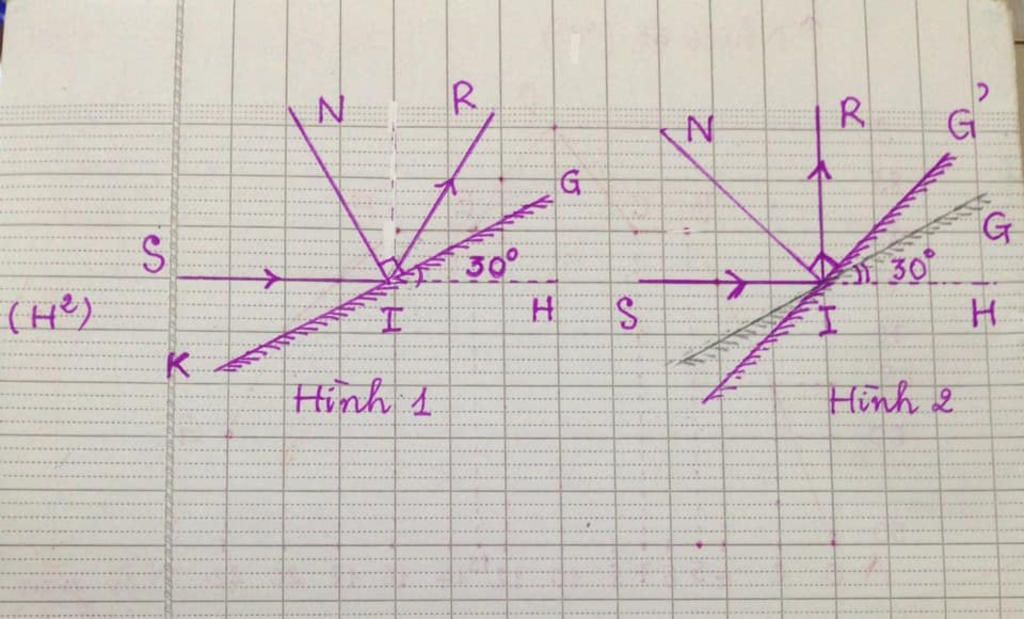

 Hình 1: Là hình lúc ban đầu

Cách vẽ:

+ Vẽ gương G tạo với mặt phẳng nằm ngang 1 góc 30o

+ Vẽ tia tới SI nằm ngang hướng từ trái sang phải.

+ Vẽ pháp tuyến IN vuông góc với mặt phẳng gương G. Ta có góc tới SIN

+ Vẽ tia phản xạ IR sao cho = với góc tới SIN

Hình 2: Là hình sao cho tia phản xạ đi ra khỏi miệng ống theo phương thẳng đứng, hướng từ dưới lên trên

Cách vẽ:

+ Vẽ gương G tạo với mặt phẳng nằm ngang 1 góc 30o

+ Vẽ tia tới SI nằm ngang hướng từ trái sang phải.

+ Vẽ tia phản xạ IR đi ra khỏi miệng ống theo phương thẳng đứng, hướng từ dưới lên trên. Ta có góc SIR

+ Vẽ tia phân giác IN của góc ∠SIR. IN chính là pháp tuyến của gương G'

+ Vẽ gương G' vuông góc với pháp tuyến IN. Xem hình ảnh.

****

Hình 1:

Ta có: $∠HIG=30o$

⇒ $SIR=120o$

Theo định luật phản xạ ánh sáng thì góc tới = góc phản xạ, nên:

$∠SIN=∠NIR=∠SIR:2$

$∠SIN=∠NIR=120o:2$

$∠SIN=∠NIR=60o$

Hình 2:

Ta có: $∠SIR=90o$

Theo định luật phản xạ ánh sáng thì góc tới = góc phản xạ, nên:

$∠SIN=∠NIR=∠SIR:2$

$∠SIN=∠NIR=90o:2$

$∠SIN=∠NIR=45o$

Góc tới lúc sau lệch so với góc tới ban đầu số độ là:

$60o-45o=15o

Vậy cần đặt gương lệch 1 góc $15o$ so với gương ban đầu để tia phản xạ đi ra khỏi miệng ống theo phương thẳng đứng, hướng từ dưới lên trên.

Chúc bạn học tốt.
