Bài 6: Cho mạch điện như hình vẽ. Vẽ lại sơ đồ mạch điện và cho biết đèn nào sáng, đèn nào không sáng. a- Khi Kị, K; và K, cùng mở. b- Khi K, đóng K; và K,
Lời giải 1 :
Giải thích các bước giải:
a/. Khi K1, K2, K3 cùng mở thì cả 4 đèn Đ1, Đ2, Đ3, Đ4 đều sáng
b/. Khi K1 đóng K2, K3 mở thì Đ4 sáng; đèn Đ1, Đ2, Đ3 đều tắt
c/. Khi K2 đóng K1, K3 mở thì Đ1, Đ3, Đ4 sáng; đèn Đ2 tắt
d/. Khi K3 đóng K1, K2 mở thì Đ1 sáng; đèn Đ2, Đ3, Đ4 tắt
e/. Khi K1, K2, K3 cùng đóng thì đèn Đ1, Đ2, Đ3, Đ4 cùng tắt
f/. Khi K1, K2 đóng , K3 mở thì Đ4 sáng; đèn Đ1, Đ2, Đ3 đều tắt

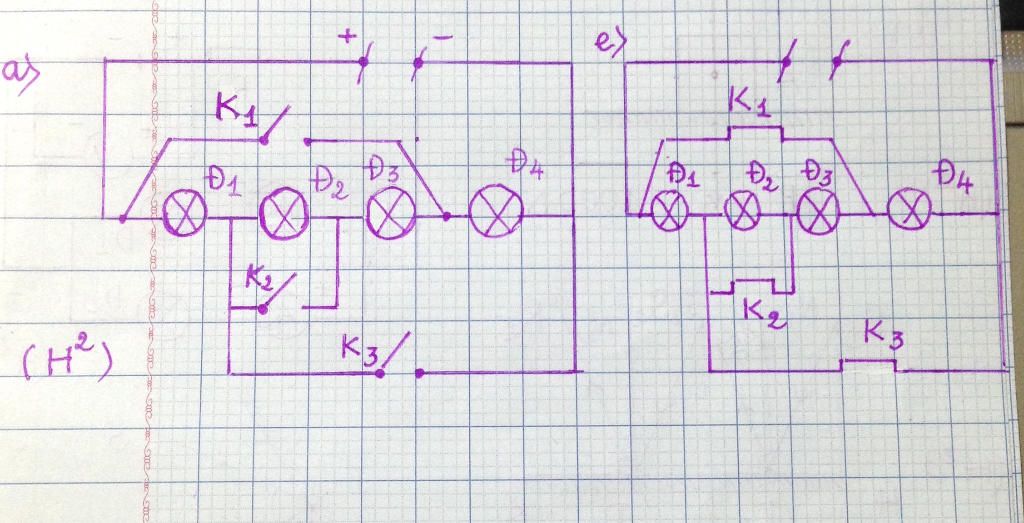

Mình vẽ hình câu a và câu e thôi. Mấy câu kia vẽ tương tự bạn nhé.
Chúc bạn học tốt
