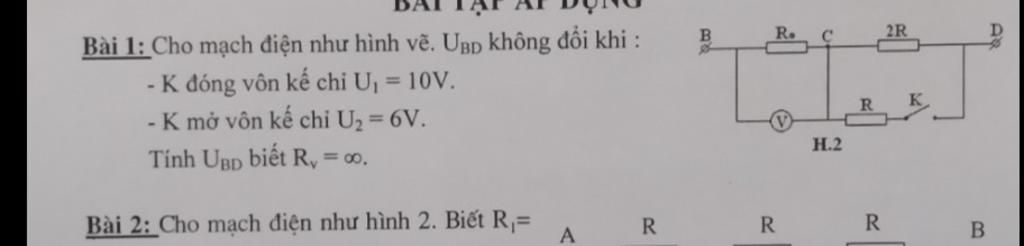

2R Bài 1: Cho mạch diện như hình vẽ. UBD không đối khi - K đóng vôn kế chỉ U = 10V. R. - K mở vôn kế chi U2 = 6V. %3D Н.2 Tính UBD biết R, = 00. Bài 2: Cho
Lời giải 1 :
Thảo luận
Lời giải 2 :
Đáp án:
`U_{BD}=18V`
Giải thích các bước giải:
Khi khóa `K` mở, tóm tắt sơ đồ mạch điện
`Rnt2R`
Vôn kế đo hiệu điện thế hai đầu `R` nên
`I.R=U_2=6` (`V`)
Điện trở tương đương của mạch là:
`R_{tđ}=R+2R=3R` (`\Omega`)
Hiệu điện thế hai đầu `BD` là:
`U_{BD}=I.R_{tđ}=3.I.R=3.6=18` (`V`)
Khi khóa `K` đóng, tóm tắt sơ đồ mạch điện
`Rnt(2R////R)`
Điện trở tương đương của mạch là:
`R_{tđ}'=R+\frac{2R.R}{2R+R}=\frac{5R}{3}` (`\Omega`)
Hiệu điện thế hai đầu `BD` là:
`U_{BD}=I'.R_{tđ}'=I'.\frac{5R}{3}=18`
`=>I'.R=U_1=10,8` (mâu thuẫn)
