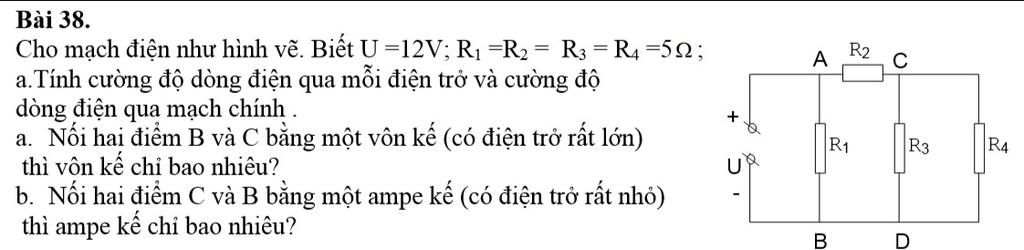

giúp em câu c bài này với a, `I=4A;I_1=2,4A;I_2=1,6A;I_3=I_4=0,8A` b, `4V`Bài 38. Cho mạch điện như hình vẽ. Biết U =12V; R1 =R2 = R3 = R4 =52; a. Tính cường đ
giúp em câu c bài này với a, `I=4A;I_1=2,4A;I_2=1,6A;I_3=I_4=0,8A` b, `4V`
Lời giải 1 :
CHÚC BẠN HỌC TỐT !!!!!!!!!!!
Đáp án:
$I_A = 2,4 (A)$
Giải thích các bước giải:
$c)$
Vì nối hai điểm $C$ vs $B$ bằng ột ampe kế $A$ có điện trở rất nhỏ nên chập hai điểm $C$ với $B$ lại.

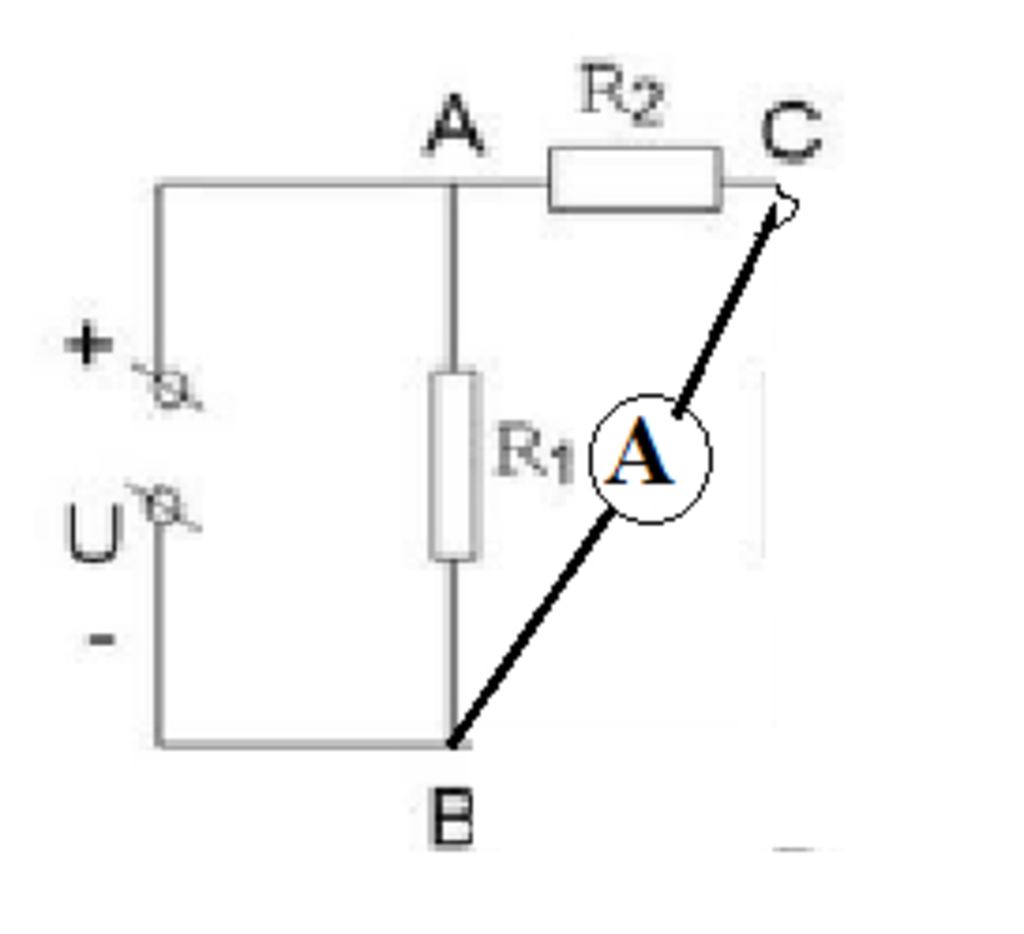

Sơ đồ mạch điện: $R_1$ $//$ $R_2$
Hiệu điện thế hai đầu mỗi điện trở là:
$U_1 = U_2 = U = 12 (V)$
Cường độ dòng điện qua ampe kế là:
`I_A = I_2 = U_2/R_2 = 12/5 = 2,4 (A)`
Thảo luận
Lời giải 2 :
Dễ dàng thấy mạch khi chập B và C $R_1//R_2$ (vì Ampe kế lí tưởng)
Ampe kế nối tiếp $R_2⇒I_A=I_2$
Hiệu điện thế hai đầu $R_1$ và $R_2$ là
$U_1=U_2=U=12(V)$
Dòng điện qua $R_2$ là:
$I_2=\frac{U_2}{R_2}=\frac{12}{5}=2,4(A)$
$⇒I_A=2,4(A)$
