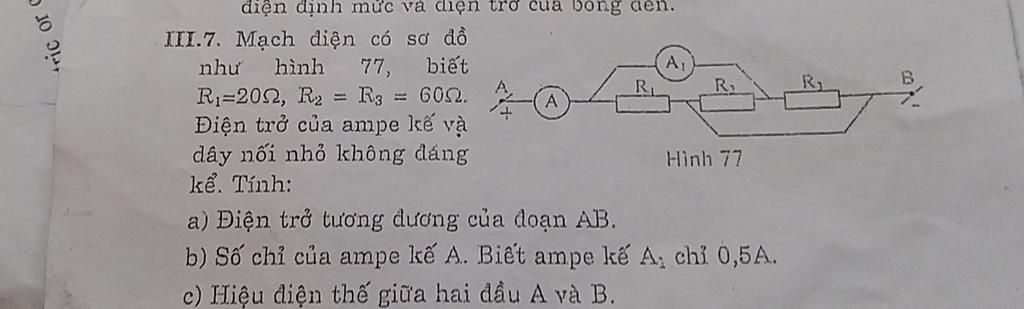

tric or c điện định mức và diện trở của bóng tên. II.7. Mạch diện có sơ đồ như hình 77, biết R₁-2002, R₂ = R3 = 60. Điện trở của ampe kế và dây nối nhỏ khô
Lời giải 1 :
T/c: R1 nt R2 nt R3
`a)` `R_{AB}=R_1+R_2+R_3=20+60+60=140(\Omega)`
Điện trở tương đương của đoạn `AB` là `140\Omega .`
`b)` Vì ampe kế `A_1` chỉ `0,5A`
`=>I=I_1=0,5A.`
Số chỉ ampe kế `A` là `0,5A.`
`c)` `U_{AB}=R_{AB} . I=140.0,5=70(V)`
Hiệu điện thế giữa hai đầu `A` và `B` là `70V.`
Thảo luận
Lời giải 2 :
_Sad boy_
Theo hình vẽ ⇒ $ R_1 $ nt $ R_2 $ nt $ R_3 $
a) ⇒ điện trở tương đương của mạch AB là
$ R_{tđ} = R_1 + R_2 + R_3 = 20 + 60 + 60 = 140 \Omega $
b) do $ R_1 $ nt $ R_2 $ nt $ R_3 $
⇒ $ I_{AB} = I_{A1} = 0,5 A $
Vậy số chỉ của ampe kế A bằng 0,5 A
c) Áp dụng định luật Ôm
$ R_{tđ} = \dfrac{U_{AB}}{I_{AB}} ⇒ U_{AB} = R_{tđ} . I_{AB} = 140 . 0,5 = 70 V $
