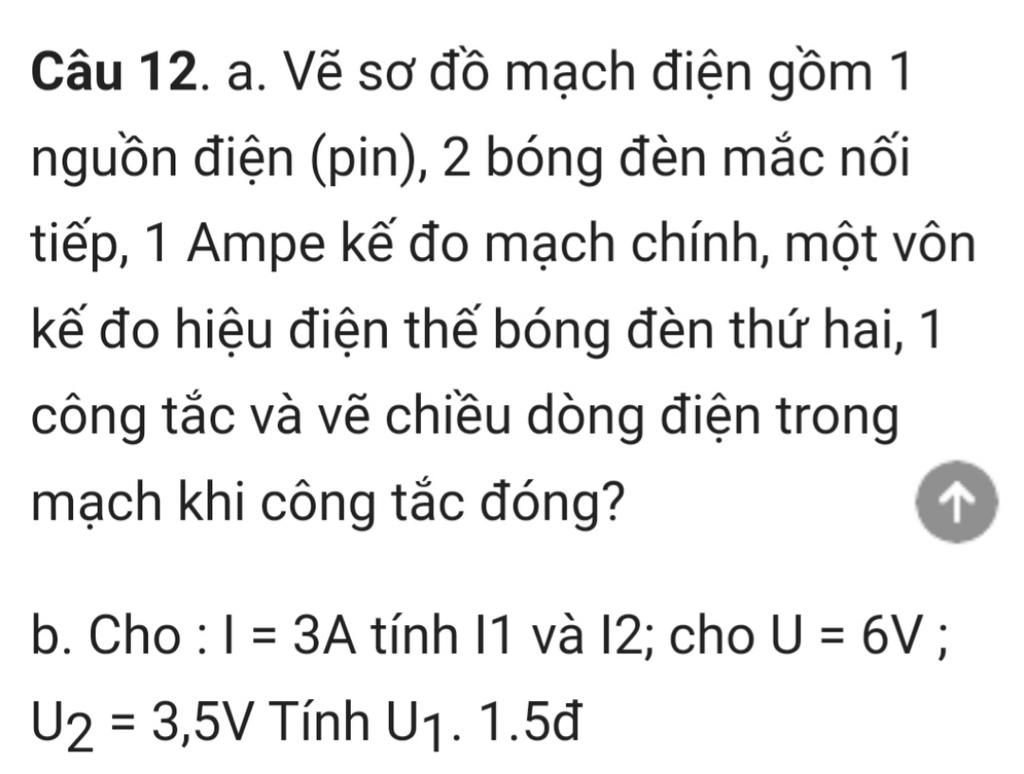

Câu 12. a. Vẽ sơ đồ mạch điện gồm 1 nguồn điện (pin), 2 bóng đèn mắc nối tiếp, 1 Ampe kế đo mạch chính, một vôn kế đo hiệu điện thế bóng đèn thứ hai, 1 côn
Lời giải 1 :
Đáp án:
Giải thích các bước giải:

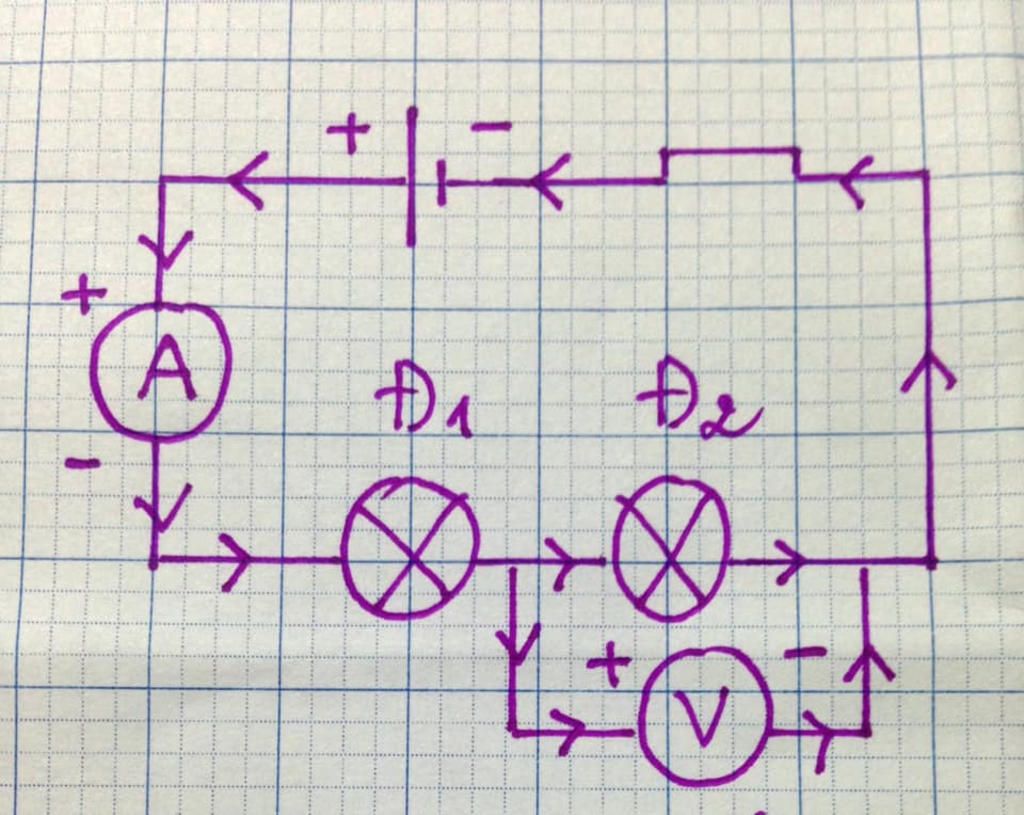

a/. Xem hình vẽ
Hai bóng đèn Đ1 và Đ2 mắc nối tiếp trong mạch điện
b/. Trong đoạn mạch mắc nối tiếp thì cường độ dòng điện trong mạch bằng cuờng độ dòng điện đi qua mỗi đèn. Nên ta có:
I mạch = I1 = I2 = 3 A
Vậy I1 = I2 = 3A
c/. Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:
Umạch = U1 + U2
⇒ U1 = Umạch - U2 = 6 - 3,5 = 2,5 V
Vậy hiệu điện thế U1 là 2,5 V
NOCOPY
Chúc bạn học tốt
Thảo luận
Lời giải 2 :
b) do đèn 1 nối tiếp đèn 2
⇒ I = I1 = I2 = 3 ( A )
Vậy I1 và I2 = 3 A
do đèn 1 nối tiếp đèn 2
⇒ U = U1 + U2
⇒ U1 = U - U2
U1 = 6 - 3,5
U1 = 2,5 ( V )
Vậy U1 = 2,5 V
