Đáp án:



Giải thích các bước giải:

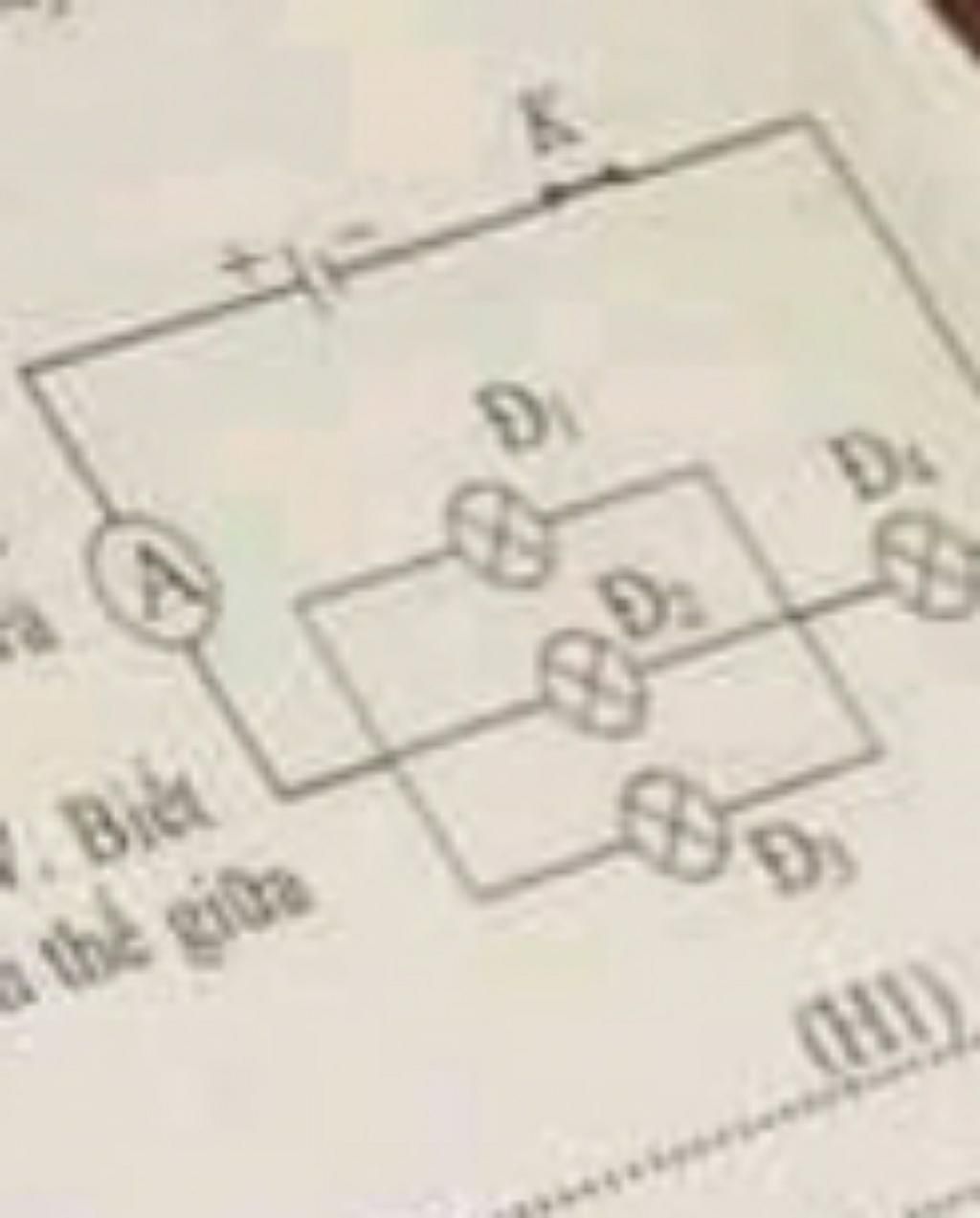

a/. Bóng đèn Đ4 mắc nối tiếp với 3 bóng đèn Đ1, Đ2, Đ3 song song trong mạch điện

+ Trong đoạn mạch mắc song song gồm Đ1, Đ2, Đ3  thì cường độ dòng điện trong mạch bằng tổng cường độ dòng điện đi qua hai đầu mỗi đèn. Nên ta có:

I mạch = I1 + I2 + I3

⇒ I3 = I mạch - I1  - I2   Mà I1 = I2 = 0,7 A

⇒ I3 = 3 - 0,7 - 0,7 = 1,6 A

Vậy cường độ dòng điện đi qua Đ3 = 1,6 A

+Trong đoạn mạch mắc nối tiếp gồm Đ4 nối với 3 đèn mắc song song thì cường độ dòng điện trong mạch bằng cuờng độ dòng điện đi qua mỗi đèn. Nên ta có:

I mạch = (I1 + I2 + I3) = I4 = 3 A

Vậy cường độ dòng điện đi qua đèn D4 = 3 A

b/.

Trong đoạn mạch mắc song song gồm Đ1, Đ2, Đ3, nên ta có:

 U1 = U2 = U3 = 9,5V

Còn Đ4 mắc nối tiếp với 3 đèn Đ1, Đ2, Đ3 nên:

Umạch = (U1 + U2 + U3) + U4

⇒ U4 = U mạch - U1 = 14 - 9,5 = 4,5 V

NOCOPY
Chúc bạn học tốt

Đáp án+Giải thích các bước giải:

 a)

+)Vì Đ1 song song với Đ2 song song với Đ3

nên $I=I_1+I_2+I_3\\I_3=I-(I_1+I_2)\\I_3=3-(0,7+0,7)\\I_3=1,6\\\text{Vậy cường độ dòng điện đi qua Đ3 là 1,6 A}$

+)Vì Đ4 mắc nối tiếp với 3 đèn song song

nên $I=I_1 + I_2 + I_3 = I_4 = 3A$

$\text{Vậy cường độ dòng điện đi qua Đ4 là 3 A}$

b)

Vì Đ1 song song với Đ2 song song với Đ3

nên $U=U_1=U_2=U_3=9,5V\\\text{Vậy hiệu điện thế giữa 2 bóng đèn còn lại là 9,5V}$
