Đáp án + Giải thích các bước giải:

`U_(dm1)=9V`

`mathcalP_1=9W`

`U_(dm2)=9V`

`mathcalP_2=6W`

`U_(dm3)=9V`

`mathcalP_3=3W`

`U=18V`

`a,`

Các số ghi cho biết hiệu điện thế định mức và công suất khi đèn sáng bình thường.

`-` Đèn `1` có hiệu điện thế định mức là `9V`, khi đèn sáng bình thường thì có công suất bằng `9W`

`-` Đèn `2` có hiệu điện thế định mức là `9V`, khi đèn sáng bình thường thì có công suất bằng `6W`

`-` Đèn `3` có hiệu điện thế định mức là `9V`, khi đèn sáng bình thường thì có công suất bằng `3W`

Điện trở các bóng đèn lần lượt là:

`R_1=U_(dm1)^2/mathcalP_1=9^2/9=9(\Omega)`

`R_2=U_(dm2)^2/mathcalP_2=9^2/6=13,5(\Omega)`

`R_3=U_(dm3)^2/mathcalP_3=9^2/3=27(\Omega)`

`b,`

Cường độ định mức qua các bóng đèn:

`I_1=U_(dm1)/R_1=9/9=1A`

`I_2=U_(dm2)/R_2=9/(13,5)=2/3A`

`I_3=U_(dm3)/R_3=9/27=1/3A`

Do: `I=I_2+I_3(=1A)`

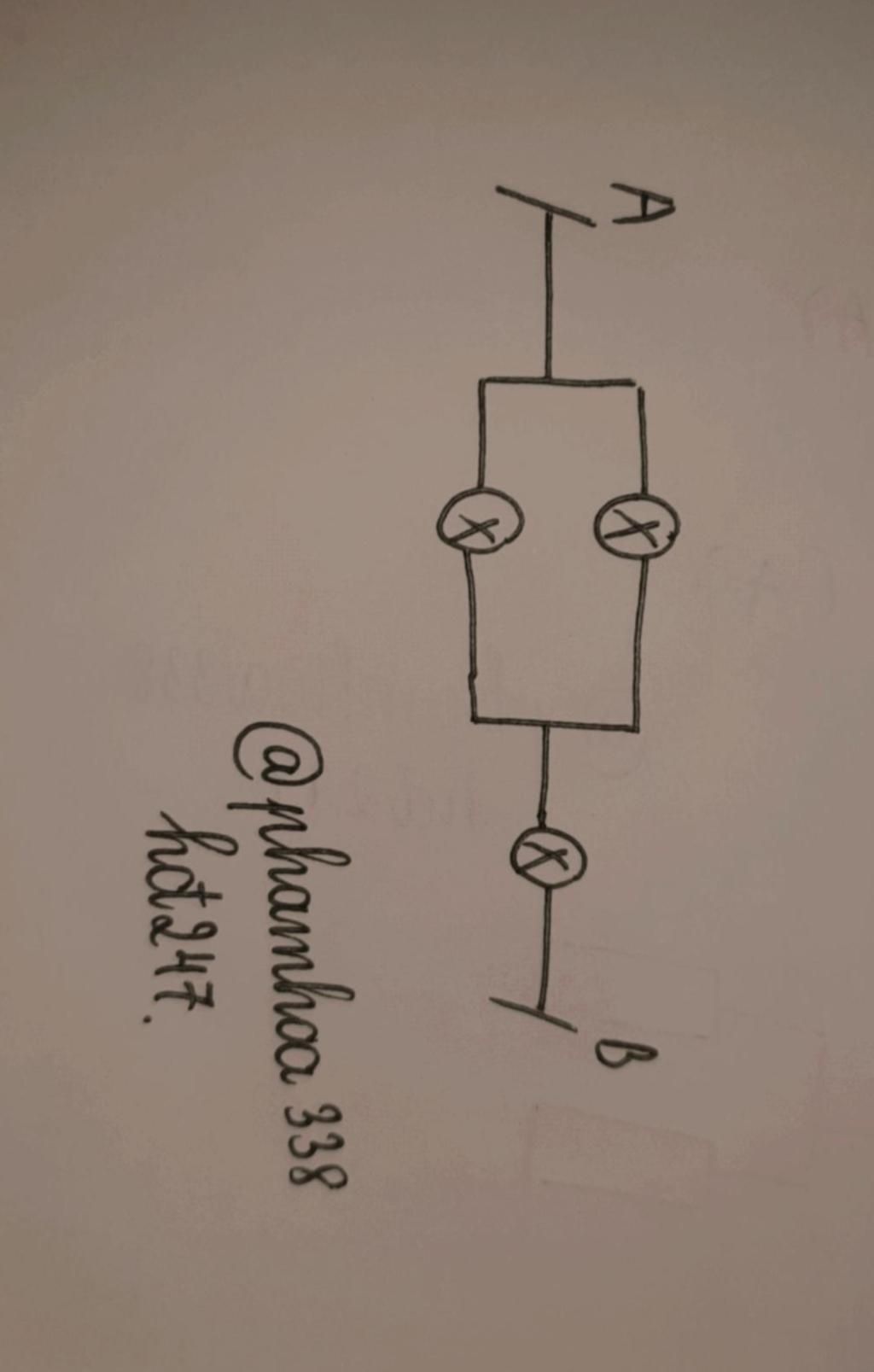

`=>` Mạch gồm: `Đ_1nt(Đ_2////Đ_3)`

Đáp án `+` Giải thích các bước giải:

a. `U_1 = U_2 = U_3 = 9(V)` : Hiệu điện thế định mức của bóng đèn, tức phải có dòng điện có HĐT chạy qua mỗi đèn là `9V` để cách đèn sáng bình thường

`mathcalP_1 = 9(W)` : Công suất tiêu thụ của bóng đèn, tức công suất điện của đèn 1 là `9W` để đèn hoạt động bình thường

`mathcalP_2` và `mathcalP_3` tương tư, thay lần lượt `6W` và `3W` vào Ý nghĩa `mathcalP_1` để giải thích công suất hai đèn còn lại

- Điện trở của các đèn : * `mathcalP = U . I = U . U/R = U^2/R`

`R_1 = U_1^2/mathcalP_1 = 9^2/9 =9(\Omega)`

`R_2 = U_2^2/mathcalP_2 = 9^2/6 =13,5(\Omega)`

`R_3 = U_3^2/mathcalP_3 = 9^2/3 =27(\Omega)`

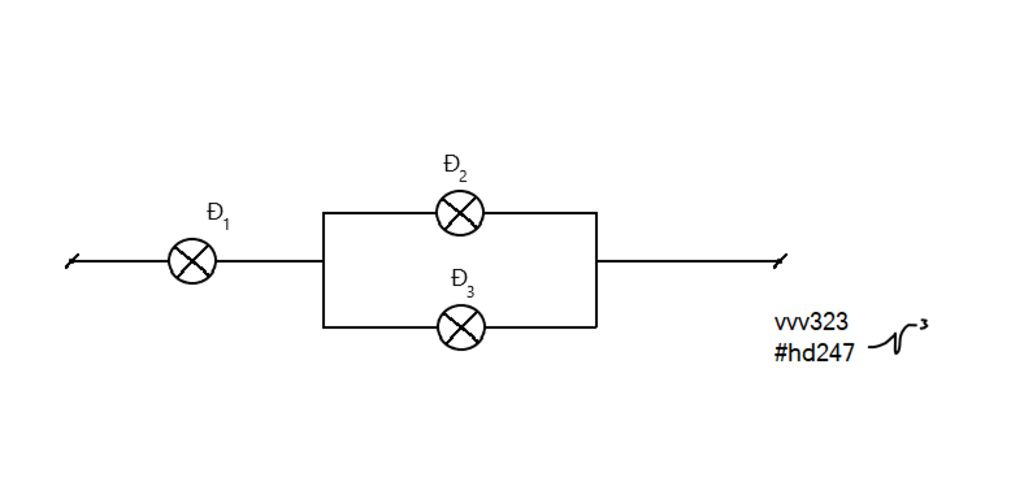

b. Sơ đồ mạch điện : `Đ_1` nối tiếp `(Đ_2 //// Đ_3)`

Phải thỏa mãn

(1) `I_1 = I_2 + I_3` `⇔` `mathcalP_1/U_1 = mathcalP_2/U_2 + mathcalP_3/U_3`

`⇔9/9 = 6/9 + 3/9 ⇔ 1 =1` - Thỏa mãn

(2)  `Đ_2 //// Đ_3` $\to$ `U_2 = U_3 = U_{23} = 9(V)`

Cùng nối tiếp với `Đ_1` : `U = Đ_{23} + Đ_1 = 9+9 = 18(V)` - Thỏa mãn.
