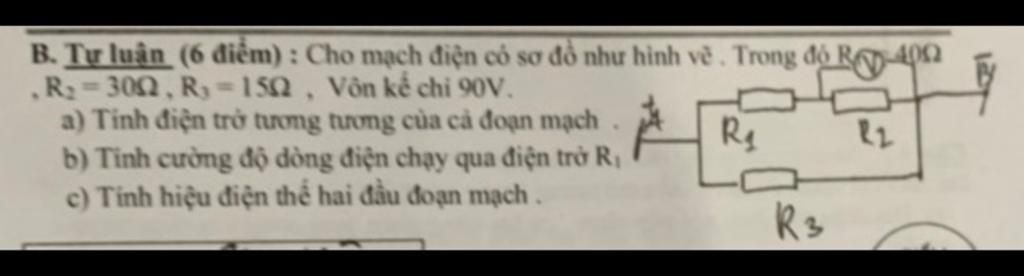

giúp mình câu này với ạ làm đúng mình cho 5sao và hay nhất ạB. Tự luận (6 điểm) : Cho mạch điện có sơ đồ như hình vẽ . Trong đó Rong- 400 •R=300. Ry=150 . Vốn
Lời giải 1 :

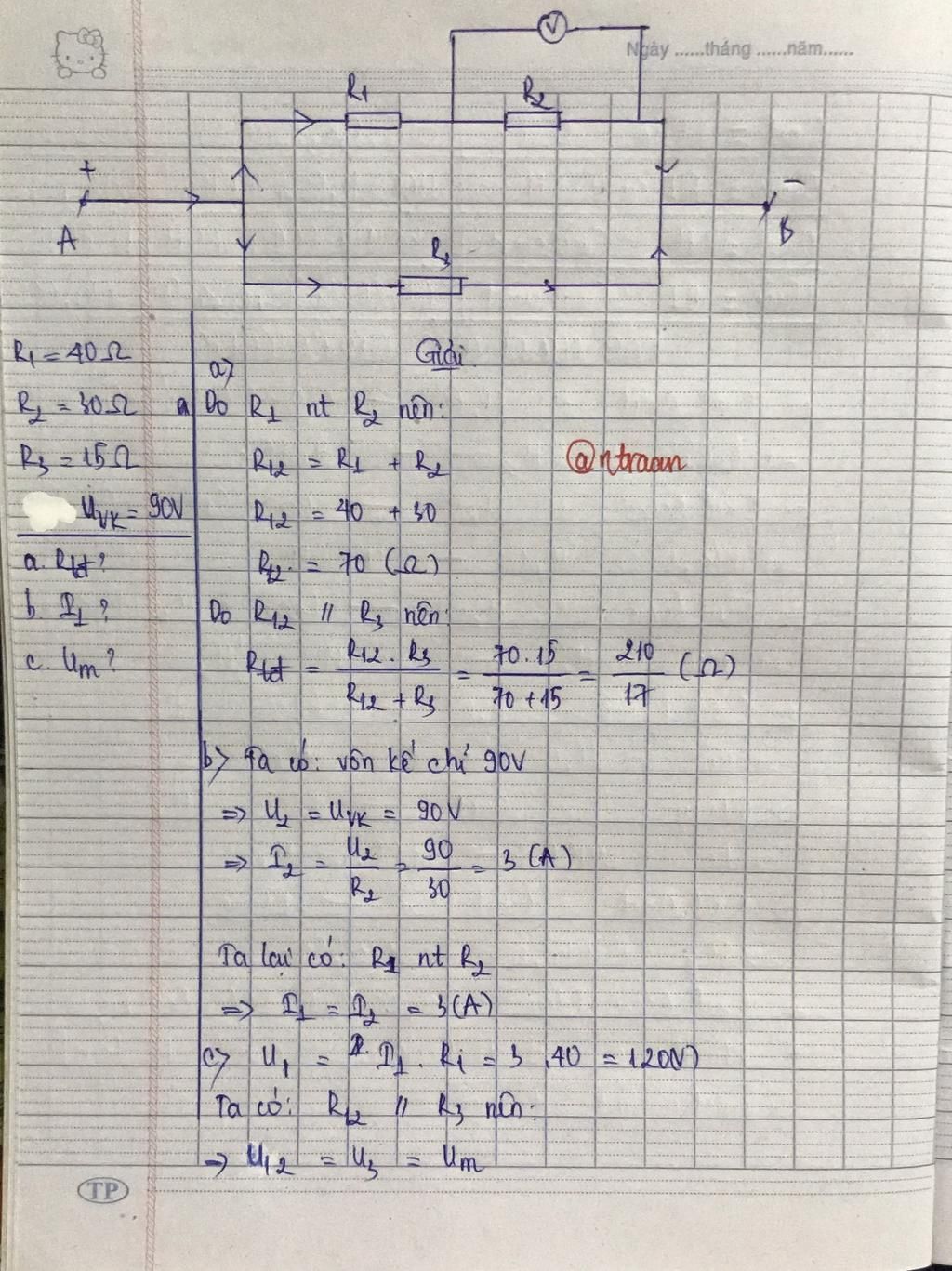

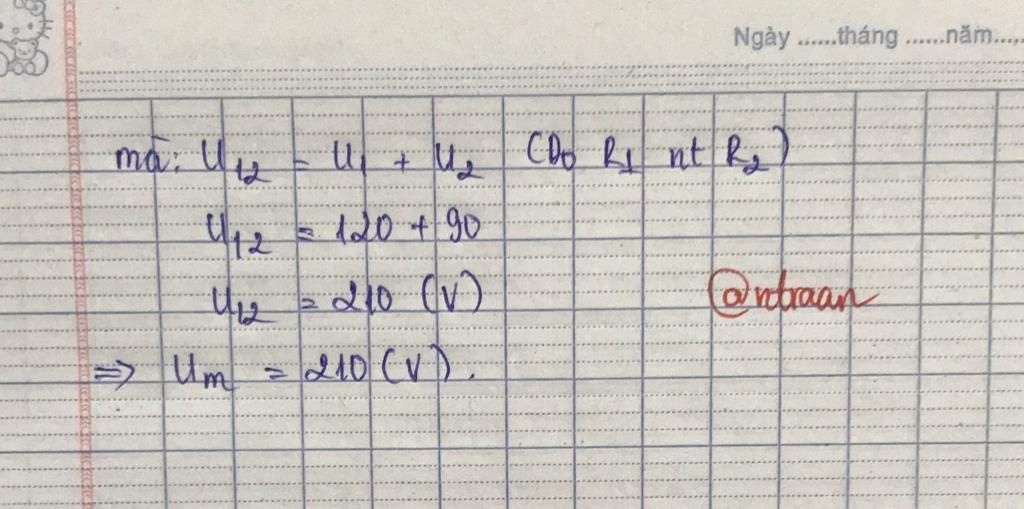

Trân gửi bài cho bạn nhé, có sai sót gì bỏ qua cho Trân nha<3
Chúc bạn học tốtt
Thảo luận
Lời giải 2 :
Đáp án:
a) \(\dfrac{{210}}{{70}}\Omega \)
b) \(14A\)
c) \(U = 210V\)
Giải thích các bước giải:
a) Mạch gồm: (R1 nt R2) // R3
Ta có:
\({R_{12}} = {R_1} + {R_2} = 40 + 30 = 70\Omega \)
Điện trở tương đương là:
\({R_{td}} = \dfrac{{{R_{12}}.{R_3}}}{{{R_{12}} + {R_3}}} = \dfrac{{70.15}}{{70 + 15}} = \dfrac{{210}}{{70}}\Omega \)
b) Cường độ dòng điện qua các điện trở là:
\(\begin{array}{l}
{I_1} = {I_2} = \dfrac{{{U_V}}}{{{R_2}}} = \dfrac{{90}}{{30}} = 3A\\
U = {I_1}.{R_{12}} = 3.70 = 210V\\
{I_3} = \dfrac{U}{{{R_3}}} = \dfrac{{210}}{{15}} = 14A
\end{array}\)
c) Theo câu b: \(U = 210V\)
