Giúp min vs đang cần gấp ạ Cho mạch điện gồm ba điện trở R1 và R2 và R3 mắc nối tiếp với nhau và mắc vào hai điểm A, B có hiệu điện thế $U_{AB}$. a. Vẽ sơ đồ mạch điện. b. Tính điện trở tương đương. Cho R1 = 15 Ω và R2 = 25 Ω và R3 =30 Ω. c. Tính cường độ dòng điện chạy qua các điện trở. d. Tính hiệu điện thế ở hai đầu mỗi điện trở trong mạch
Lời giải 1 :
Đáp án:
Giải thích các bước giải:
`R_1 nt R_2 nt R_3`
$R_1=15 \Omega$
$R_2 = 25 \Omega$
$R_3 = 30 \Omega$
`U=12V`

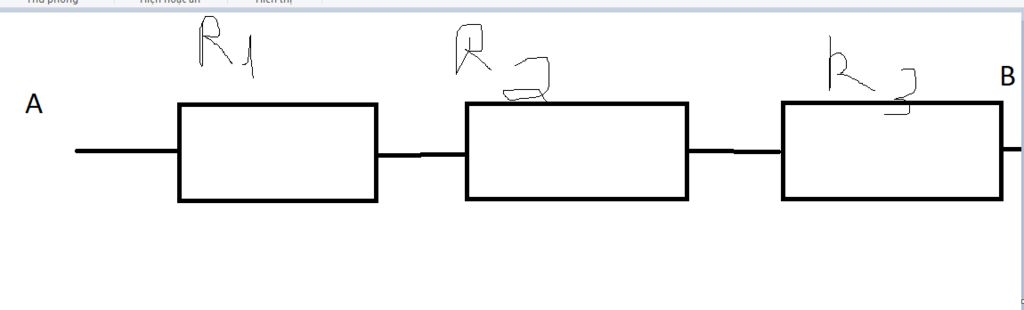

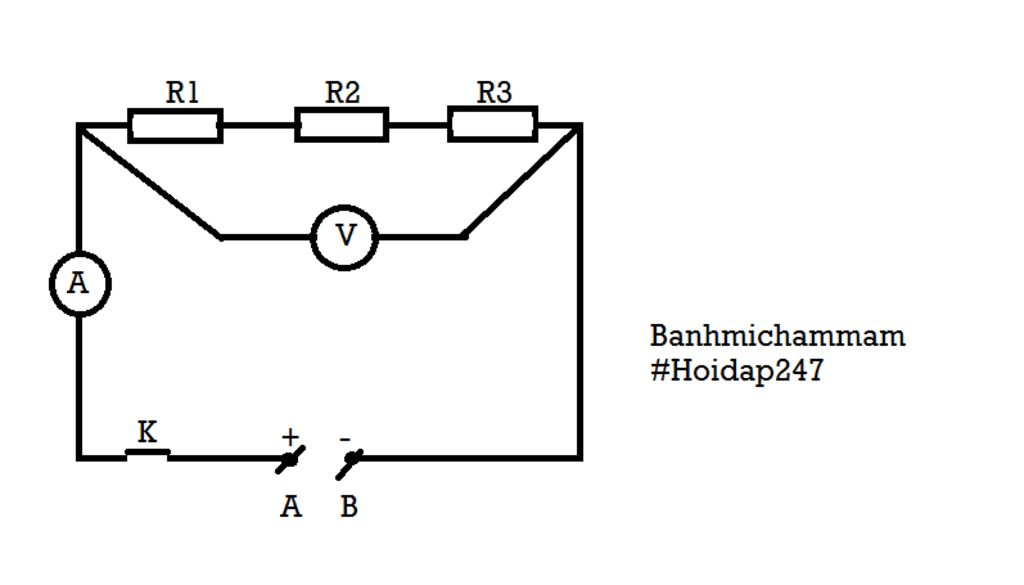

`a)` Vẽ sơ đồ mạch điện
`b)R=?`
`c)I=I_1=I_2=I_3=?`
`d)U_1 = ? ;U_2 = ?;U_3=?`
Giair
b)Điện trở tương đương của mạch :
`R=R_1+R_2+R_3=15+25+30=70` $( \Omega)$
c)Cường độ dòng điện chạy qua các điện trở `R_1 ; R_2;R_3` và toàn mạch là :
`I_1=I_2=I_3=I=U/R=12/70=6/35 (A)`
d)Hiệu điện thế hai đầu điện trở `R_1`:
`U_1=I_1.R_1=6/35 . 15=18/7 (V)`
Hiệu điện thế hai đầu điện trở `R_2:`
`U_2=I_2.R_2=6/35 . 25=30/7 (V)`
Hiệu điện thế hai đầu điện trở `R_3`:
`U_3=I_3.R_3=6/35 . 30=36/7 (V)`
Hiệu điện thế toàn mạch :
`U=I.R=6/35. 70=12 (V)`
Thảo luận
Lời giải 2 :
Rtđ = R1+R2+R3 = 15+ 25+30= 70 Ω
c) vì mạch mắc nối tiếp hết nên ta sẽ có được là :
I1 = I2 = I3 = IM
=> IM = 12/70 = 0,17A
d) (Um=U1+u2+u3 )
u1 = 0,17 . 15 =2,55v
u2 = 0,17 .25=4,25v
u3 = 0,17 .30=5,1v
