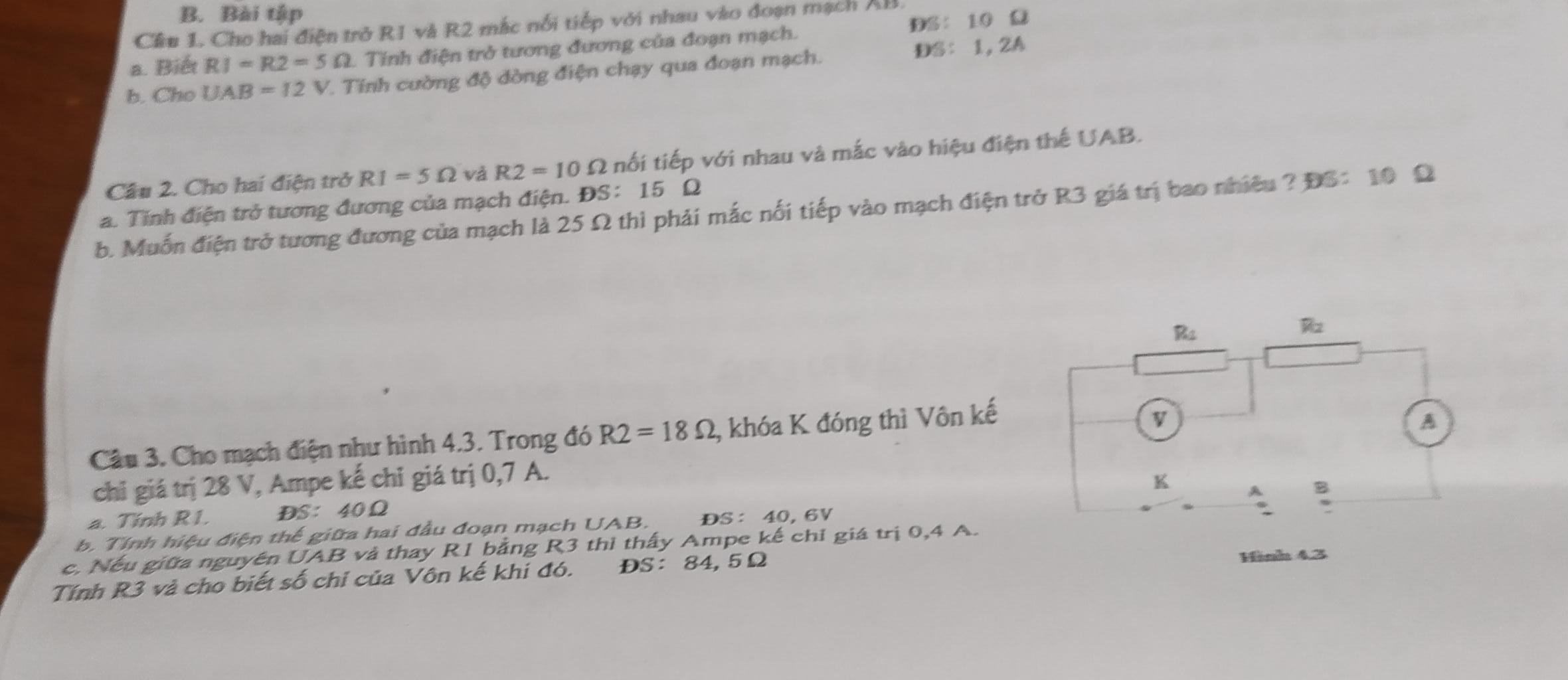

câu `1`

a) vì `R_1` nt `R_2` nên ta có `R_(AB)` = `R_1` + `R_2` = `5` + `5` = `10(Omega)`

b) `I_(AB)` = `U_(AB)/R_(AB)` = `12/10` = `1,2(A)`

câu `2`

a) vì `R_1` nt `R_2` nên ta có `R_(tđ1)` = `R_1` + `R_2` = `5` + `10` = `15(Omega)`

b) ta có `R_(tđ2)` = `R_1` + `R_2` + `R_3`

        ⇔ `25` = `5` + `10` + `R_3`

        ⇒ `R_3` = `10(Omega)`

câu `3`

a) `R_1` = `(U_1)/I` = `28/(0,7)` = `40(Omega)`

b) `U_2` = `R_2` · `I_2` = `18` · `0,7` = `12,6(V)`

ta có `U` = `U_1` + `U_2` = `28` + `12,6` = `40,6(V)`

c) `U_2` = `I_2` · `R_2` = `0,4` · `18` = `7,2(V)`

`U_3` + `U_2` = `U`

⇒ `U_3` = `U` - `U_2` = `40,6` - `7,2` = `33,4(V)`

`R_3` = `(U_3)/(I_3)` = `(33,4)/(0,4)` = `83,5(Omega)`

Đáp án:

Giải thích các bước giải:

1)

`R_1ntR_2`

$R_1=R_2=5 \Omega$

`U=12V`

`a)R=?`

`b)I=?`

Gỉai

a)Điện trở tương đương đoạn mạch :

`R=R_1 +R_2=5+5=10` $( \Omega )$

b)Cường độ dòng điện chạy qua đoạn mạch :

`I=U/R=12/10=1,2 (A)`

2)

`R_1 nt R_2`

$R_1=5 \Omega $

$R_2 = 10 \Omega $

$Rtd_2 =25 \Omega$

`a)Rtd_1 = ?`

`b)R_3 =?`

Gỉai

a)Điện trở tương đương của mạch :

`Rtd_1 = R_1+R_2=5+10=15` $( \Omega )$

b)Điện trở `R_3` có giá trị :

`R_3=Rtd_2 - Rtd_1 = 25-10=10` $ ( \Omega) $

3)

`R_1 nt R_2`

$R_2 = 18 \Omega$

`U_1 = 28V`

`I=0,7A`

`a)R_1 =?`

`b)U=?`

`c)I'=0,4A ;R_3 = ?`

`U_3=?`

Gỉai

a)Do mắc nối tiếp :

`=>I=I_1=I_2=0,7A`

Điện trở `R_1` có giá trị :

`R_1=(U_1)/(I_1) = 28/(0,7)=40` $( \Omega)$

b)Hiệu điện thế qua điện trở `R_2` có giá trị :

`U_2=I_2 . R_2=0,7.18=12,6 (V)`

Hiệu điện thế toàn mạch :

`U=U_1+U_2 = 28+12,6=40,6(V)`

c)Do mắc nối tiếp :

`=>I'=I'1=I'2=0,4A`

Điện trở tương đương của mạch khi đó :

`R=U/(I')=(40,6)/(0,4)=101,5` $ ( \Omega)$

Gía trị điện trở `R_3 :`

`R_3=R-R_2 = 101,5-18=83,5` $(\Omega)$

Số chỉ vôn kế khi đó :

`U_3=I_3.R_3=0,4.83,5=33,4(V)`
