Câu 1. Vẽ sơ đồ mạch điện gồm :1 công tắc đóng, 1 ampe kế, dây dẫn, 1 bóng đèn, nguồn điện 1pin. Xác định chiều dòng điện ? Câu 2. Vẽ sơ đồ mạch điện gồm :1 cô

Câu hỏi :

Câu 1. Vẽ sơ đồ mạch điện gồm :1 công tắc đóng, 1 ampe kế, dây dẫn, 1 bóng đèn, nguồn điện 1pin. Xác định chiều dòng điện ? Câu 2. Vẽ sơ đồ mạch điện gồm :1 công tắc đóng, 1 vôn kế, dây dẫn, 1 bóng đèn, nguồn điện 1pin. Xác định chiều dòng điện ?

Lời giải 1 :

...


Thảo luận

Lời giải 2 :

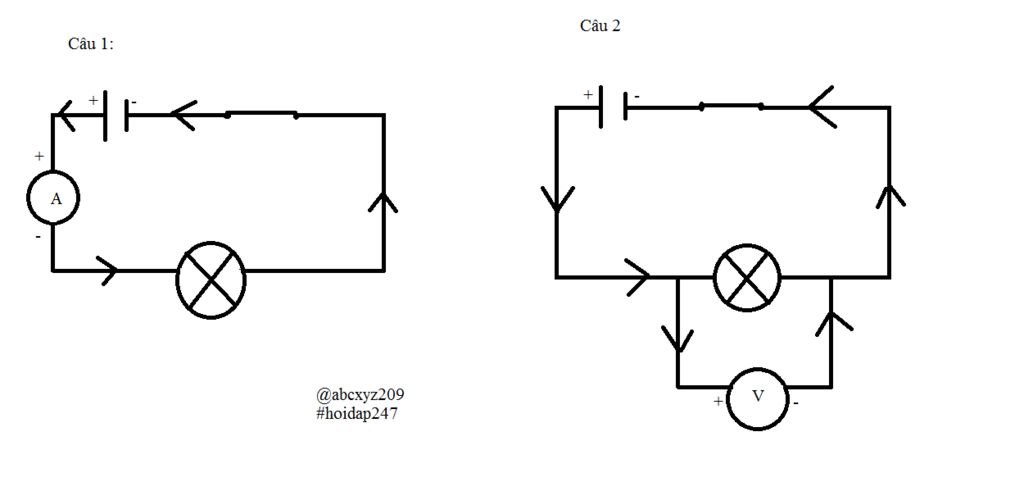

Đáp án+Giải thích các bước giải:

Câu 1: Ta có Ampe kế mắc nối tiếp với đèn, chiều dòng điện đi từ cực dương của nguồn điện đến cực âm của nguồn điện.

Câu 2: Ta có Vôn kế mắc song song với đèn, chiều dòng điện đi từ cực dương của nguồn điện đến cực âm của nguồn điện.

*Lưu ý: cần viết chốt âm (-) và chốt dương (+) khi vẽ nguồn điện, viết chữ ''K'' trên khóa (công tắc) viết tên đèn(Đ1)
