Câu 69: a) Vẽ sơ đồ mạch điện gồm nguồn điện, công tắc đóng, 2 đèn Đ1 và Đ2 mắc nối tiếp, Vôn kế đo hiệu điện thế giữa hai đầu đèn Đ1, các dây dẫn. b) Trong m
Câu 69: a) Vẽ sơ đồ mạch điện gồm nguồn điện, công tắc đóng, 2 đèn Đ1 và Đ2 mắc nối tiếp, Vôn kế đo hiệu điện thế giữa hai đầu đèn Đ1, các dây dẫn. b) Trong mạch điện có sơ đồ như trên, biết hiệu điện thế của nguồn điện là U = 6V, số chỉ của vôn kế gấp rưỡi hiệu điện thế giữa hai đầu đèn Đ2. Tính hiệu điện thế giữa hai đầu mỗi đèn. PLS GIÚP EM VỚI MAI EM THI Ạ ;-;
Lời giải 1 :
Câu `69,`

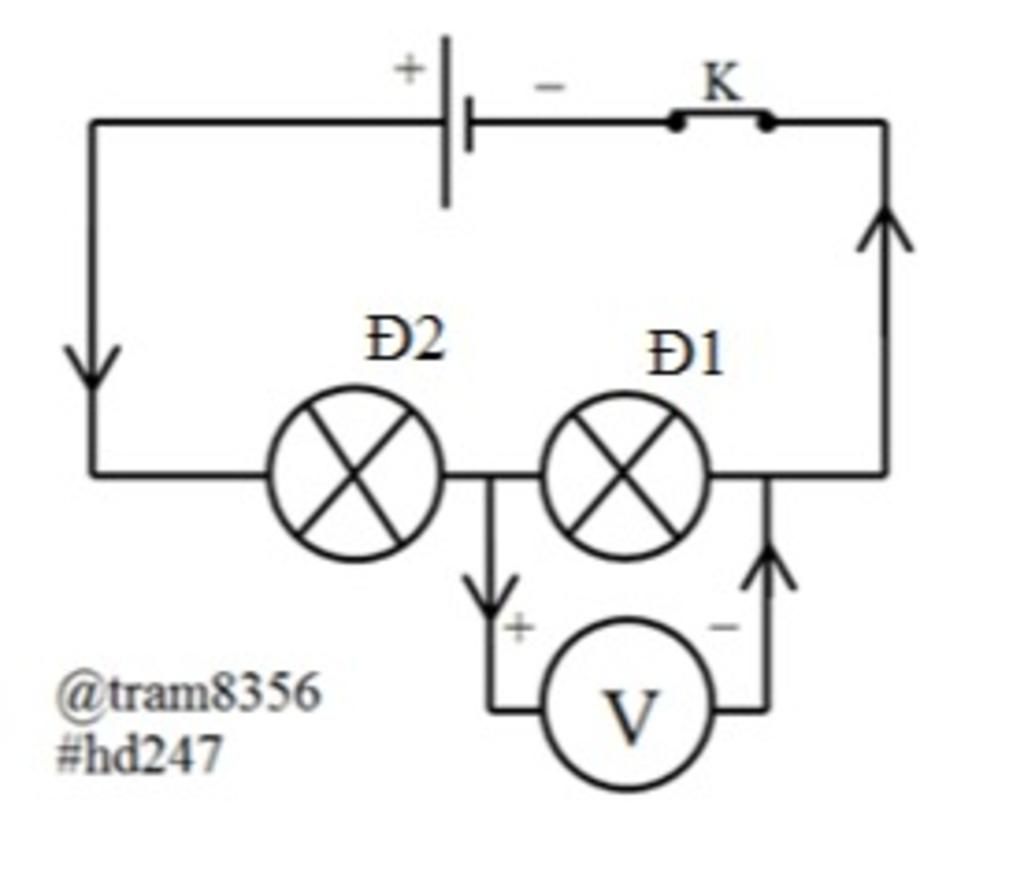

`a,` Hình ảnh
`b,`
Theo đề bài ta có: $U_{1} =$`3/2`$U_{2}$ $(1)$
Vì `2` đèn mắc nối tiếp nên:
$U = U_{1} + U_{2}$
hay: $U =$ `3/2`$U_{2} + U_{2}$
`=>` $U =$ `5/2`$U_{2}$
`=>` $U_{2} =$ $2,4V$ $(2)$
Thay $(2)$ vào $(1)$ ta được: $U_{1} = $`3/2`$U_{2} =$ `3/2` $. 2,4 = 3,6V$
Vậy hiệu điện thế giữa `2` đầu đèn $Đ_{1}$ là `3,6V`, hiệu điện thế giữa `2` đầu đèn $Đ_{2}$ là `2,4V`
Thảo luận
Lời giải 2 :
Đáp án:

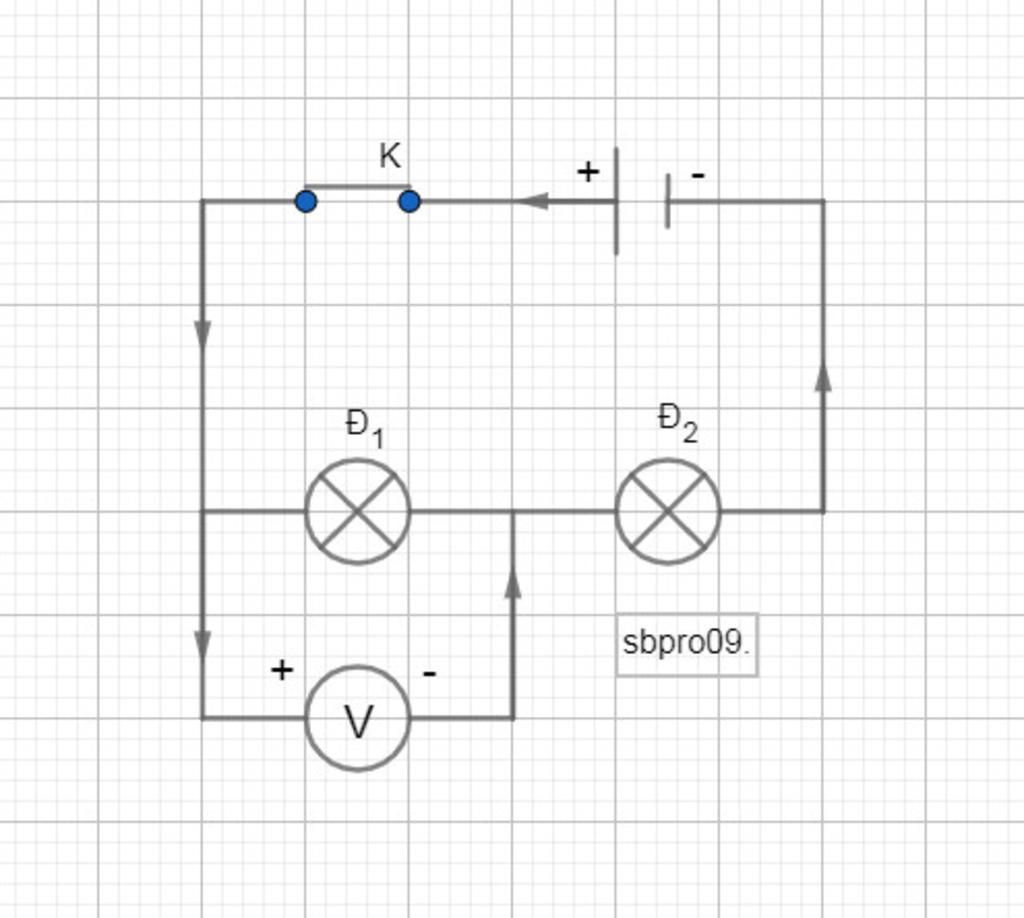

a) Bạn xem ảnh.
b) Vôn kế đo hiệu điện thế hai đầu đèn 1 nên số chỉ của vôn kế là $U_1=\dfrac32U_2$.
Trong đoạn mạch nối tiếp ta có công thức:
$U=U_1+U_2=6V$
$\Rightarrow\dfrac32U_2+U_2=6V$
$\Rightarrow \dfrac52U_2=6V$
$\Rightarrow U_2=2,4V$
$U_1=\dfrac32U_2=\dfrac32\!\cdot\!2,4=3,6V$
Vậy hiệu điện thế hai đầu đèn 1 là 3,6 và đèn 2 là 2,4V.
