Lời giải 1 :

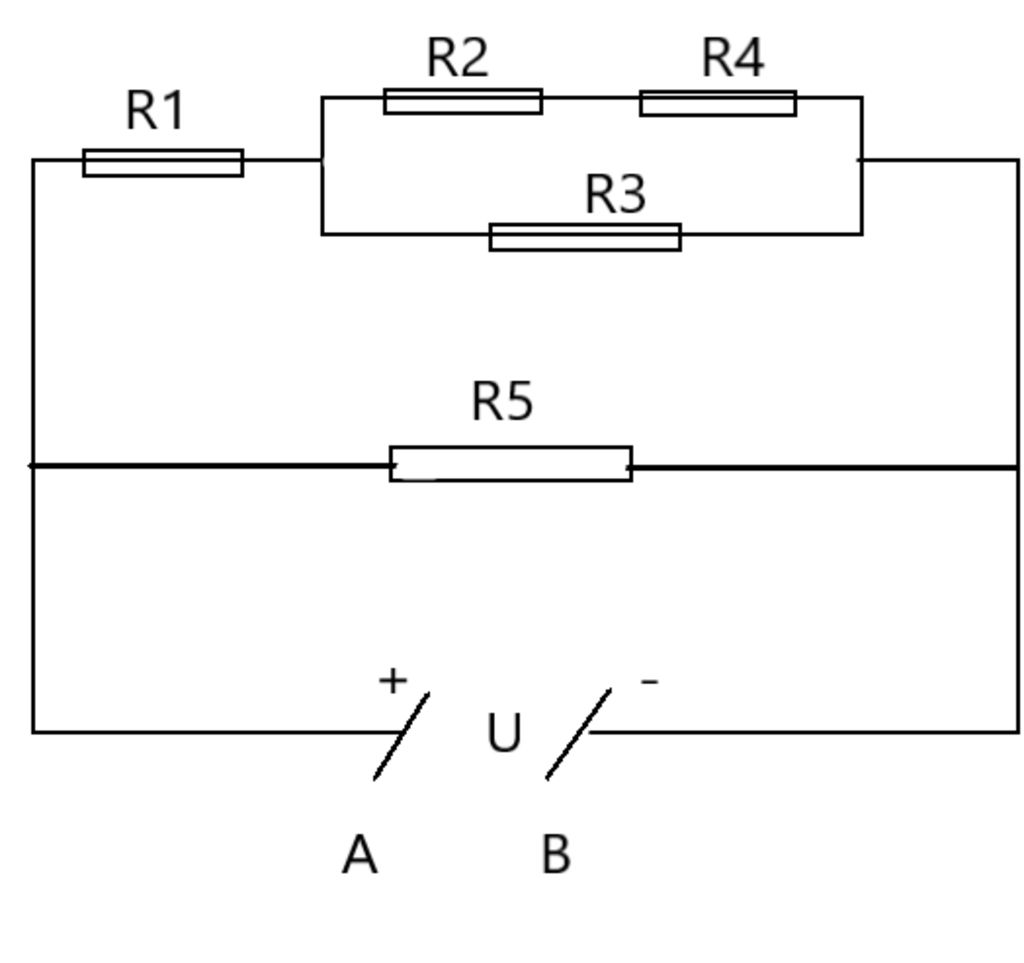

Xử lí mạch điện xong ta được:
`R_{5}`//`{R_{1}nt[(R_{2}ntR_{4})`//`R_{3}]}`
⇒ `R_{24}=R_{2}+R_{4}=1+3=4Ω`
⇒`R_{234}={R_{24}.R_{3}}/{R_{24}+R_{3}}={4.6}/{4+6}=2,4Ω`
⇒`R_{1234}=R_{234}+R_{1}=2,4+3,6=6Ω`
Vì `R_{3}`//`(R_{2}ntR_{4})`
⇒`U_{3}=U_{24}=2,4V`
⇒`I_{24}=U_{24}/R_{24}={2,4}/4=0,6A`
⇒`I{1234}=I_{1}=I_{24}+I_{3}=0,6+{2,4}/6=1A`
⇒`I_{5}=I-I_{1234}=1,5-1=0,5A`
Ta có:
`U_{1234}=U_{5}=I_{1234}.R_{1234}=1.6=6V`
⇒`R_{5}=U_{5}/I_{5}=6/{0,5}=12Ω`
Thảo luận
Lời giải 2 :
Đáp án:
${R_5} = 12\Omega $
Giải thích các bước giải:
Cường độ dòng điện qua điện trở R5 là:
$\begin{array}{l}
{U_{24}} = {U_3} = 2,4V \Rightarrow {I_{24}} = \dfrac{{{U_{24}}}}{{{R_2} + {R_4}}} = \dfrac{{2,4}}{{1 + 3}} = 0,6A\\
{I_3} = \dfrac{{{U_3}}}{{{R_3}}} = \dfrac{{2,4}}{6} = 0,4A\\
\Rightarrow {I_1} = {I_3} + {I_{24}} = 0,4 + 0,6 = 1A\\
\Rightarrow {I_5} = I - {I_1} = 1,5 - 1 = 0,5A
\end{array}$
Hiệu điện thế hai đầu điện trở R5 là:
${U_5} = {U_1} + {U_3} = {I_1}{R_1} + {U_3} = 1.3,6 + 2,4 = 6V$
Giá trị điện trở R5 là:
${R_5} = \dfrac{{{U_5}}}{{{I_5}}} = \dfrac{6}{{0,5}} = 12\Omega $
