Vẽ sơ đồ mạch điện gồm R1 song song với R2, Ampe kế đo dòng qua R1, nguồn điện, khóa K, Vôn kế đo hiệu điện thế toàn mạch. Từ đó viết biểu thức U, I Rtđ
Vẽ sơ đồ mạch điện gồm R1 song song với R2, Ampe kế đo dòng qua R1, nguồn điện, khóa K, Vôn kế đo hiệu điện thế toàn mạch. Từ đó viết biểu thức U, I Rtđ
Lời giải 1 :
Đáp án: đây nha
Giải thích các bước giải:
mình viết hết vô ảnh rồi á
Thảo luận
Lời giải 2 :
Đáp án:

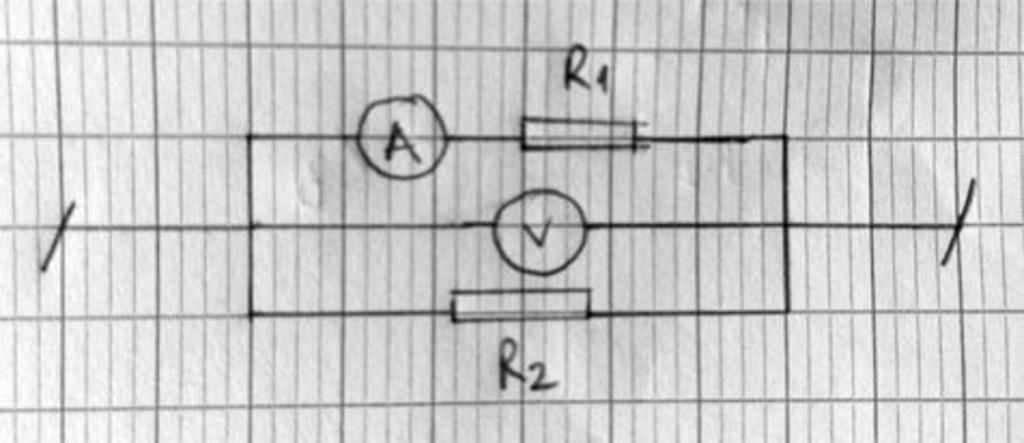

Sơ đồ mạch điện như hình vẽ.
Ta có:
$\begin{array}{l}
{U_1} = {U_2} = U = {U_V}\\
{R_{td}} = \dfrac{{{R_1}{R_2}}}{{{R_1} + {R_2}}}\\
{I_m} = \dfrac{U}{{{R_{td}}}} = \dfrac{{U\left( {{R_1} + {R_2}} \right)}}{{{R_1}{R_2}}}\\
{I_1} = {I_A} = \dfrac{{{R_2}}}{{{R_1} + {R_2}}}.\dfrac{{U\left( {{R_1} + {R_2}} \right)}}{{{R_1}{R_2}}} = \dfrac{{U.{R_2}}}{{{R_1}{R_2}}}\\
{I_2} = \dfrac{{{R_1}}}{{{R_1} + {R_2}}}.\dfrac{{U\left( {{R_1} + {R_2}} \right)}}{{{R_1}{R_2}}} = \dfrac{{U.{R_1}}}{{{R_1}{R_2}}}
\end{array}$
