Đáp án:

a) Suất điện động của bộ nguồn là:

`\xi_{b}=\xi_{1}+\xi_{2}=6+3=9(V)`

Điện trở trong của bộ nguồn là:

`r_{b}=r_{1}+r_{2}=1+2=3(\Omega)`

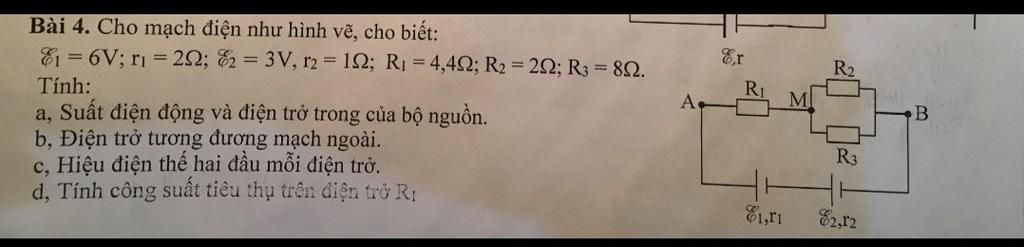

b) Sơ đồ mạch điện: $R_{1}nt(R_{2}//R_{3})$

`R_{23}=\frac{R_{2}.R_{3}}{R_{2}+R_{3}}=\frac{2.8}{2+8}=1,6(\Omega)`

Điện trở tương đương của mạch ngoài là:

`R_{N}=R_{1}+R_{23}=4,4+1,6=6(\Omega)`

c) Cường độ dòng điện chạy qua mạch chính là:

`I=\frac{\xi_{b}}{R_{N}+r_{b}}=\frac{9}{6+3}=1(A)`

Ta có `I_{1}=I_{23}=I=1(A)`

Hiệu điện thế giữa hai đầu mỗi điện trở là:

`U_{1}=I_{1}.R_{1}=1.4,4=4,4(V)`

`U_{2}=U_{3}=U_{23}=I_{23}.R_{23}=1.1,6=1,6(V)`

d) Công suất tiêu thụ trên điện trở `R_{1}` là:

`\mathcal{P_{1}}=I_{1}^{2}.R_{1}=1^{2}.4,4=4,4(W)`

Đáp án + giải thích các bước giải :

$\text{Tóm tắt :}$

$\\$ `xi_1 = 6V`

$\\$ `xi_2 = 3V`

$\\$ `r_1 = 2 Omega`

$\\$ `r_2 = 1 Omega`

$\\$ `R_1 = 4,4 Omega`

$\\$ `R_2 = 2 Omega`

$\\$ `R_3 = 8 Omega`

$\\$ `SĐMĐ : R_1nt(R_2////R_3)`

$\\$ ____________________________________
$\\$ `a) xi_b = ? ; r_b = ?`

$\\$ `b) R_N = ?`

$\\$ `c) U_1 = ? ; U_2 = ? ; U_3 = ?`

$\\$` d) mathcalP_1 = ?`

$\\$ `a)` Suất điện động và điện trở trong của nguồn là :
$\\$` xi_b = xi_1 + xi_2 = 6 + 3 = 9(V)`

$\\$ `r_b = r_1 + r_2 = 2 + 1 = 3(Omega)`

$\\$ `b) Vì : R_2////R_3 to R_(23) = (R_2R_3)/(R_2+R_3) = (2.8)/(2+8) = 1,6(Omega)`

$\\$ `to` Điện trở tương đương của mạch ngoài là :
$\\$ `R_N  = R_1 + R_(23) = 4,4 + 1,6 = 6(Omega)`

$\\$` c)` Cường độ dòng điện qua mạch là :
$\\$ `I = xi_b/(R_N + r_b) = 9/(6 + 3) =1(A)`

$\\$ `Vì  : R_1 nt R_(23) to I = I_1 = I_(23) `

$\\$ `to U_1 = I.R_1 = 1. 4,4 = 4,4(V)`

$\\$ `to U_(23) = I. R_(23) 1. 1,6 = 1,6(V)`

$\\$ `Mà :R_2////R_3 to U_2 = U_3 = 1,6(V)`

$\\$ `d)` Công suất tiêu thụ trên điện trở `R_1` là :

$\\$ `mathcalP_1 = I^2.R_1 = 1^2. 4,4 = 4,4(W)`
