*Giải thích các bước giải :

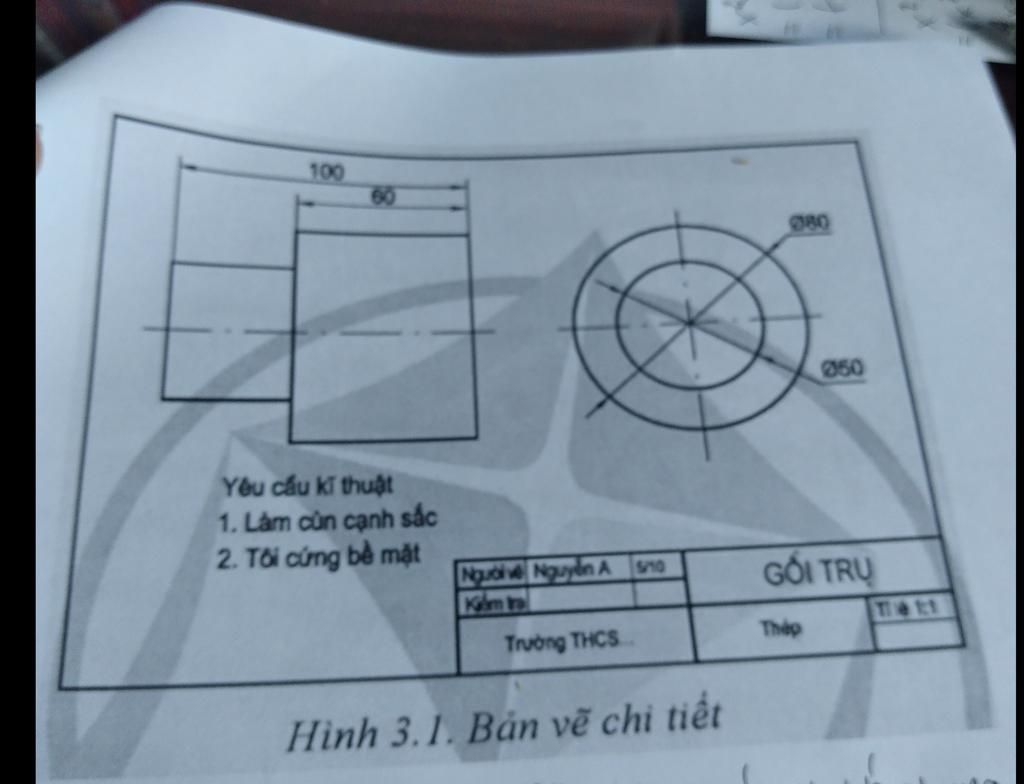

- Hình biểu diễn :

+) Tên gọi hình chiếu : Hình chiếu đứng, hính chiếu cạnh

+) Các hình biểu diễn khác (không có)

- Kích thước :

+) Kích thước chung của chi tiết : Ф80, 100

+) Kích thước các thành phần của chi tiết(theo yêu cầu của tus) : Đường kính ngoài Ф80, đường kính lỗ Ф50, độ dày 30

(vì không có kí hiệu của đường kính nên mình dùng tạm Ф nha)

@tranthuyquynh

#HĐ247

Đáp án và Giải thích các bước giải:

 Hình biểu diễn :

_ Tên gọi hình chiếu : Hình chiếu đứng, hình chiếu cạnh.

_ Các hình biểu diễn khác (không có)

  Kích thước:

_ Kích thước chung của chi tiết : Ø80, 100

_ Kích thước các thành phần của chi tiết(theo yêu cầu): Đường kính ngoài Ø80, đường kính lỗ Ø50, độ dày 30.
