Trang chủ Công Nghệ Lớp 11 Đọc giúp mình bản vẽ chi tiết này với ạ...

Đọc giúp mình bản vẽ chi tiết này với ạ ...mình đang cần gấp.. Giải giúp mình mình vote 5 sao kèm cảm ơn ạ A-A B-B Ø25 R3 R15 100 38 Yêu cầu kĩ thuật : 1. Làm

Câu hỏi :

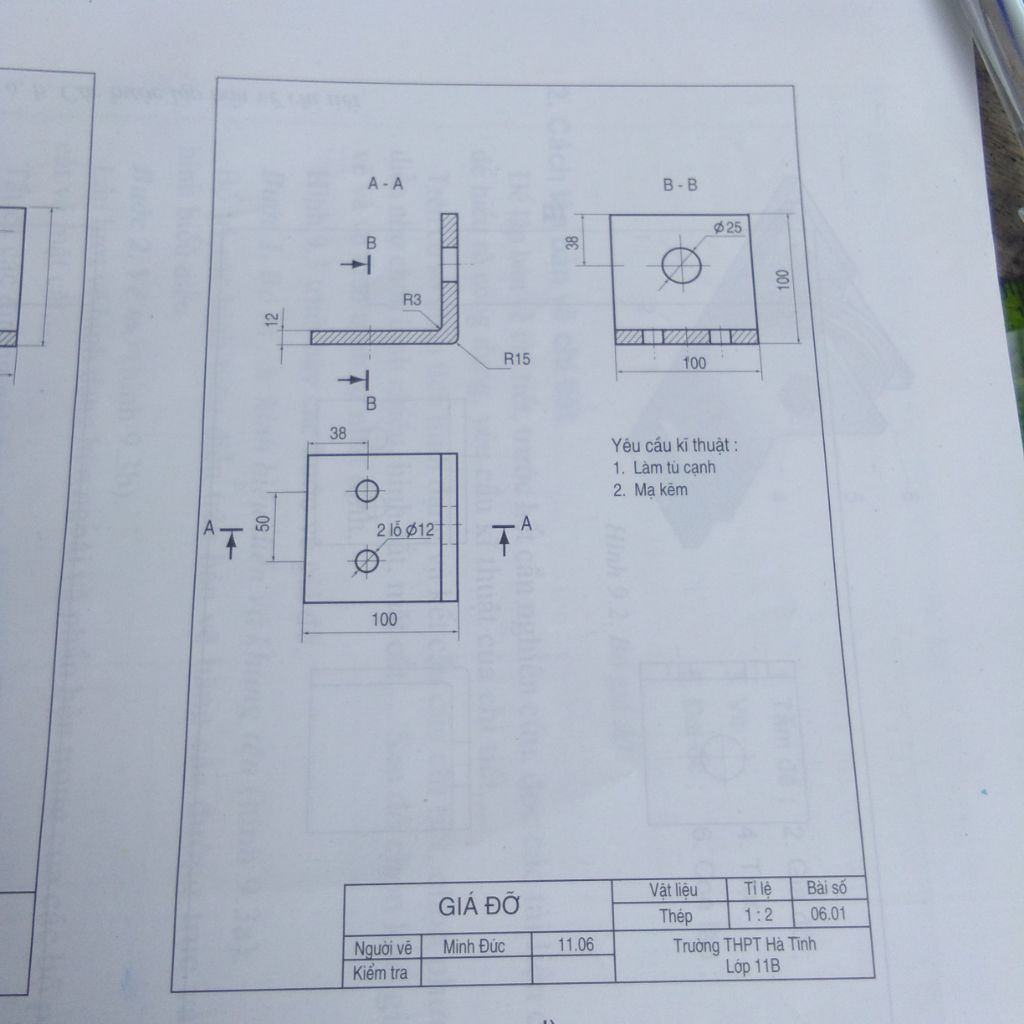

Đọc giúp mình bản vẽ chi tiết này với ạ ...mình đang cần gấp.. Giải giúp mình mình vote 5 sao kèm cảm ơn ạ


Lời giải 1 :

1. Khung tên

- Tên gọi chi tiết: Giá đỡ

- Vật liệu: Thép

- Tỉ lệ: 1:2

2. Hình biểu diễn

- Tên gọi hình chiếu: Hình chiếu bằng

- Vị trí hình cắt: Hình cắt ở hình chiếu đứng và hình chiếu cạnh

3. Kích thước:

- Kích thước chung: dài 100, rộng 100, cao 100

- Kích thước các phần của chi tiết:

+ Đường kính lỗ: `\phi12;` `\phi25`

+ Độ dày đế: 12

4. Yêu cầu kĩ thuật:

- Gia công: Làm tù cạnh

- Xử lí bề mặt: Mạ kẽm

5. Tổng hợp:

- Mô tả hình dạng: giá đỡ hình chữ L

- Công dụng: đỡ trục và con lăn
