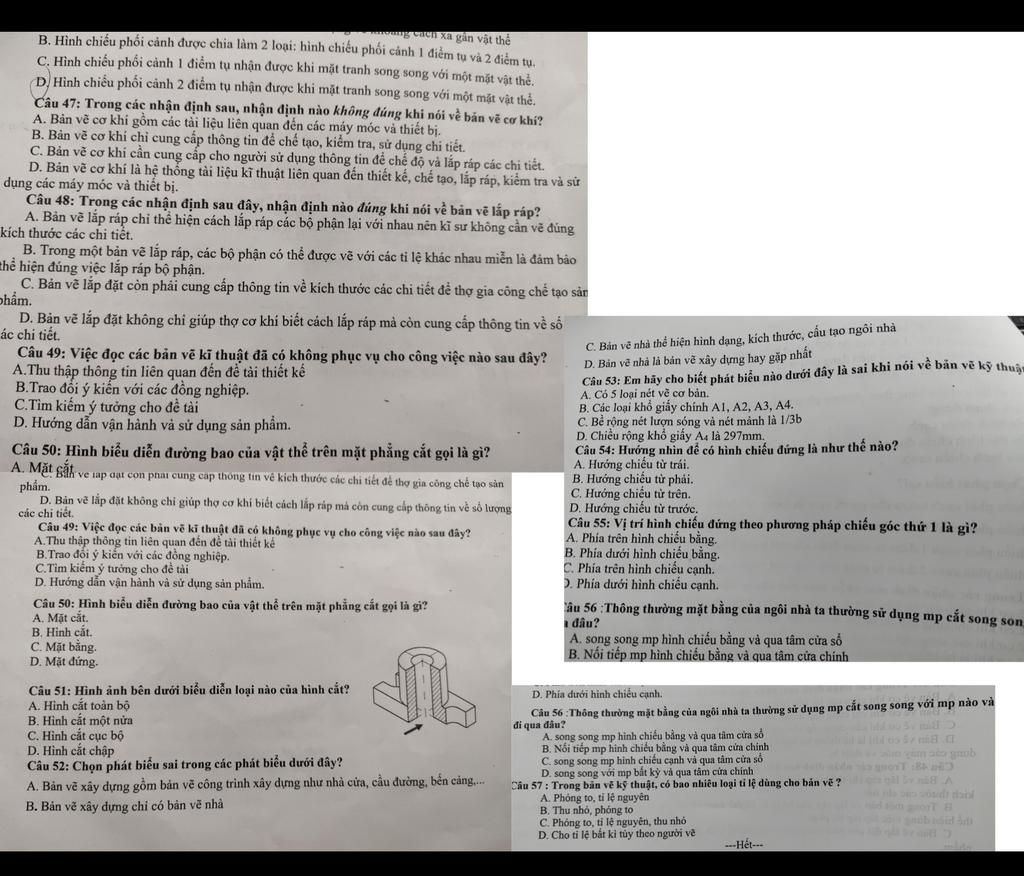

47D Bản vẽ cơ khí: Gồm các bản vẽ liên quan đên thiết kế, chế tạo, kiểm tra, lắp ráp, sử dụng,...các máy móc, thiết bị 48D Bản vẽ đã thể hiện hình dạng, vị trí tương quan của một nhóm chi tiết được lắp ráp với nhau. Bản vẽ lắp dùng để lắp ráp các chi tiết 49C Vai trò của bản vẽ kỉ thuật đối với thiết kế: Đọc bản vẽ để thu hoạch thông tin liên quan đến đề tài thiết kế Vẽ các bản vẽ phác thảo để thực hiện ý tưởng thiết kế Dùng các bản vẽ để trao đổi ý kiến với đồng nghiệp Vẽ các bản vẽ chi tiết và bản vẽ tổng thể của sản phẩm để chế tạo và kiểm tra sản phẩm 50A mặt cắt là hình biểu diễn đường bao vực thể nằm trên mặt phẳng cắt 51B Hình cắt một nửa: Biểu diễn nửa hình cắt ghép với nửa hình chiếu Đường phân cách là trục đối xứng vẽ bằng nét chấm mảnh Dùng biểu diễn vật thể đối xứng 52C 53B Vì thiếu giấy A0 54D Vì mặt phẳng hình chiếu đứng ở sau 55A Vì hình chiếu bằng nằm ở dưới hình chiếu đứng 56A Mặt bằng là hình cắt bằng của ngôi nhà được cắt bởi mặt phẳng nằm ngang đi qua cửa sổ 57C Giải thích: Bài 1 phần II Tỉ lệ
