Đáp án:

Điện trở của dây dẫn tỉ lệ thuận với chiều dài dây nên:

$\dfrac{R_{MC}}{R_{CN}} = \dfrac{l_1}{l_2} = \dfrac{R_{MC} + R_{CN}}{l_1 + l_2} = \dfrac{10}{1} = 10$

$\Rightarrow \dfrac{R_{MC}}{0,6} = 10 \Rightarrow R_{MC} = 10.0,6 = 6 (\Omega)$
$\Rightarrow R_{CN} = 4 (\Omega)$

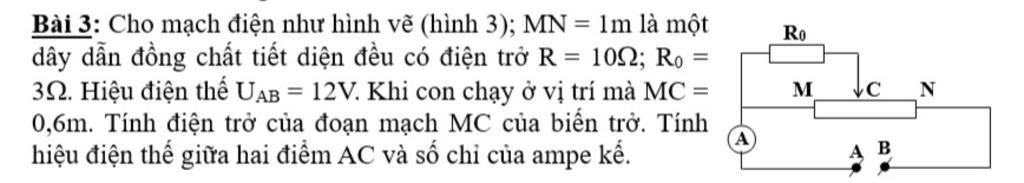

Mạch:   $(R_0 // R_{MC}) nt R_{CN}$

$R_{AC} = \dfrac{R_0.R_{MC}}{R_0 + R_{AC}} = \dfrac{3.6}{3 + 6} = 2 (\Omega)$

$R_{tđ} = R_{AC} + R_{CN} = 2 + 4 = 6 (\Omega)$

Cường độ dòng điện chạy qua mạch là:

      $I = I_{AC} = \dfrac{U}{R_{tđ}} = \dfrac{12}{6} = 2 (A)$

Vậy Ampe kế chỉ 2A.

Hiệu điện thế giữa hai điểm AC là:

    $U_{AC} = I_{AC}.R_{AC} = 2.2 = 4 (V)$

Giải thích các bước giải:

Điện trở tỉ lệ thuận với chiều dài dây

`=> R_(MC) = 10 : 1*0,6 = 6Omega`

`=> R_(CN) = 10 - 6 = 4Omega`

`=> R_(0MC) = 1/(1/R_0 + 1/R_(MC)`

`=> R_(0MC) = 1/(1/3+1/6) = 2Omega`

`=> R_(tđ) = 4+2 = 6Omega`

Chỉ số ampe kế là:

`I_A = U/R = 12/6 = 2A`

Hiệu điện thế giữa đoạn mạch AC là:

`U_(AC) = R_(OAC) *I = 2*2 = 4V`
