- hình hộp chữ nhật được bao bởi hình chữ nhật

  - Khi quay nửa hình tròn một vòng quanh đường kính cố định, ta được hình tròn.

- hình chiếu bằng của khối hình cầu là hình tròn

– Gồm 5 bước:

1. Khung tên.

2. Hình biểu diễn.

3. Kích thước.

4. Yêu cầu kĩ thuật.

5. Tổng hợp.

Tên gọi chi tiết : ống lót.

Vật liệu: thép

Tỉ lệ: 1:1

Tên gọi hình chiếu: hình chiếu cạnh

-Vị trí hình cắt: cắt ở vị trí hình chiếu đứng.

-Kích thước chung của chi tiết: þ28mm,30mm.

-Kích thước các phần của chi tiết: Đường kính ngoài þ18mm, đường kính lỗ þ16mm, chiều dài 30mm.

-Gia công: làm tù cạnh

-Xử lí bề mặt: mạ kẽm.

+Mô tả hình dạng và cấu tạo của chi tiết: ống hình trụ tròn.

+ Công dụng của chi tiết dùng để lót giữa các chi tiết.

Trình tự đọc bản vẽ lắp:

– Khung tên

– Bảng kê

– Hình biểu diễn

– Kích thước

– Phân tích chi tiết

– Tổng hợp

vật liệu kim loại được chia làm mấy loại

2  kim loại màu và kim loại đen

vật liệu cơ khí được chia thành 2 nhóm: Vật liệu kim loại và phi kim loạ

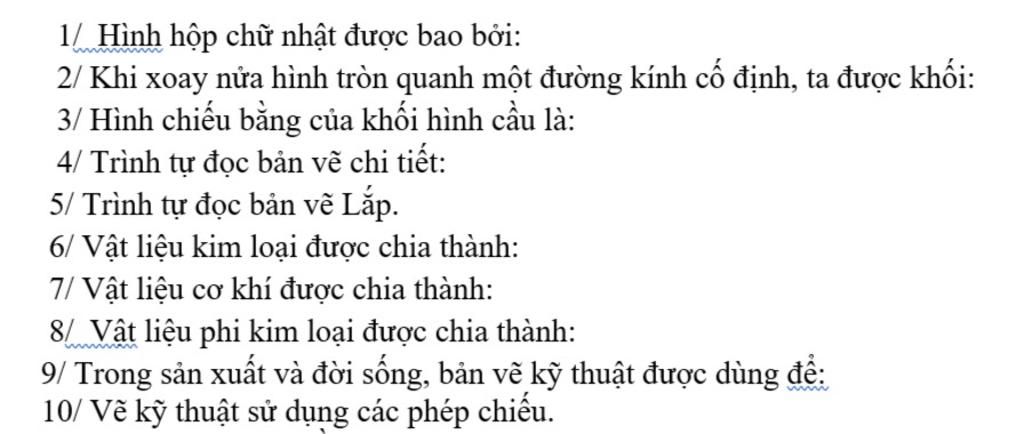

1. Hình hộp chữ nhật được bao bởi 6 hình chữ nhật

2. Khi quay nửa hình tròn quanh 1 đường kính cố định ta được khối cầu

3. Hình chiếu bằng của khối hình cầu là hình tròn

4. Trình tự: Khung tên `->` Hình biểu diễn `->` Kích thước `->` Yêu cầu kĩ thuật `->` Tổng hợp

5. Trình tự: Khung tên `->` Bảng kê `->` Hình biểu diễn `->` Kích thước `->` Phân tích chi tiết `->` Tổng hợp

6. Vật liệu kim loại được chia thành 2 loại (Kim loại đen và kim loại màu)

7. Vật liệu cơ khí được chia thành 2 loại (Kim loại và phi kim loại)

8. Vật liệu phi kim loại được chia thành 2 loại (Chất dẻo và cao su)

9. Trong sản xuất và đời sống, bản vẽ kĩ thuật được dùng để: thiết kế, lắp ráp, thi công, chỉ dẫn con người sử dụng sản phẩm,...

10. Vẽ kĩ thuật sử dụng các phép chiếu: phép chiếu xuyên tâm, phép chiếu vuông góc, phép chiếu song song
