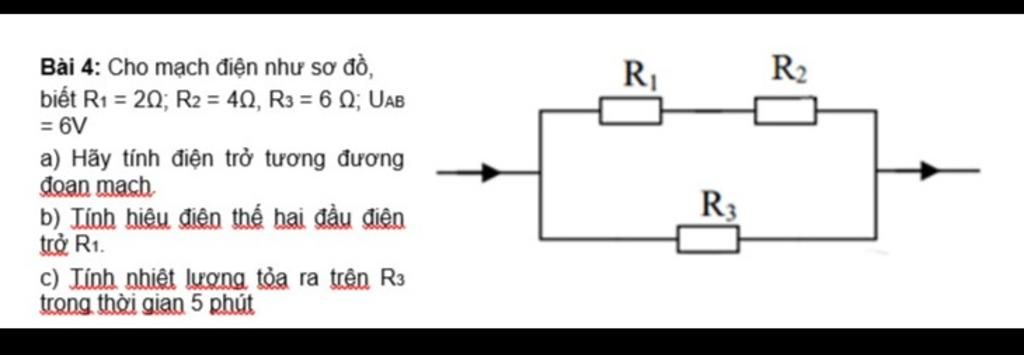

Bài 4: Cho mạch điện như sơ đồ, biết R1 = 20; R2 = 40, R3 = 6 0; UAB = 6V a) Hãy tính điện trở tương đương đoạn mach. R1 R2 %D R3 b) Tính hiệu điện thế hai
Lời giải 1 :
Đáp án:
Giải thích các bước giải:
Tóm tăt :
`R_1=2\Omega`
`R_2=4\Omega`
`R_3=6\Omega`
`U=6V`
`t=5\text{phút}=300s`
______________________
GIẢI
`a)`Giá trị của mạch rẽ `R_{12}` là;
`R_{12}=R_1+R_2=2+4=6\Omega`
Điện trở tương đương của mạch là:
`R_{tđ}={R_{12}.R_3}/{R_{12}+R_3}={6.6}/{6+6}=3\Omega`
`b)`Vì `R_{12}`//`R_3` nên :`U_{12}=U_3=U=6V`
Cường độ dòng điện qua mạch `R_{12}` là:
`I_1=I_2=I_{12}=U/R_{12}=6/6=1A`
Hiệu điện thế `U_1` là:
`U_1=I_1 .R_1=1.2=2V`
`c)`Nhiệt lượng tỏa ra trên `R_3` trong 5 phút là;
`Q=(I_3)^2 .R_3.t={U^2}/R_3 .t={6^2}/6 .300=1800J`
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:
`R_1 : 2` $\Omega$
`R_2 : 4` $\Omega$
`R_3 : 6` $\Omega$
`U_(AB) : 6V`
`t : 5p=300s`
`a)Rtd : ?`
`b)U_1 : ?`
`c)Q : ?`
Giair
a)Điện trở tương đương mạch `12:`
`R_(12) = R_1+R_2=2+4=6` $\Omega$
Điện trở tương đường đoạn mạch :
`Rtd=(R_(12) .R_3)/(R_(12) +R_3)=3` $\Omega$
b)Cường độ dòng điện toàn mạch :
`I=U/R=6/3=2A`
Vì `(R_1 ntR_2)║R_3`
`=>U=U_(12)=U_3=6V`
Cường độ dòng điện chạy qua điện trở `R_3:`
`I_3=(U_3)/(R_3) = 6/6=1A`
Cường độ dòng điện chạy qua điện trở `R_1:`
`I_1=I_2=I_(12) = I-I_3= 2-1=1A`
Hiệu điện thế qua điện trở `R_1:`
`U_1=I_1.R_1=1.2=2V`
c)Nhiệt lượng tỏa ra trên `R_3:`
`Q_3=(I_3)^2 .R_3.t=1^2 .6.300=1800J`
