giúp em câu b ạ Bài 7: Cho đoạn mạch gồm Đ1 nt (Đ2//Đ3). Hai điểm ở hai đầu mạch điện là A và B. Gọi hiệu điện thế giữa hai đầu các đèn lần lượt là U1, U2, U3.
giúp em câu b ạ Bài 7: Cho đoạn mạch gồm Đ1 nt (Đ2//Đ3). Hai điểm ở hai đầu mạch điện là A và B. Gọi hiệu điện thế giữa hai đầu các đèn lần lượt là U1, U2, U3. Gọi cường độ dòng điện qua các đèn lần lượt là I1, I2, I3. Mắc nguồn điện có hiệu điện thế U không đổi vào hai điểm A và B. a, Vẽ sơ đồ mạch điện b, Tính toán trong các trường hợp sau: - Nếu các đèn giống hệt nhau, U = 12 V, U1 = 3U2, I1 = 2A, tính U1, U2, I2, I3. - Nếu các đèn giống hệt nhau, U = 12 V, U1 = 6V, I2 = 1 A, I1 = 2A. Tính U2, U3, I3. - Nếu các đèn giống hệt nhau, U1 = 6 V, U2 = 3V, I2 = 1 A, I3 = 2A. Tính U, I1.
Lời giải 1 :
Đáp án:

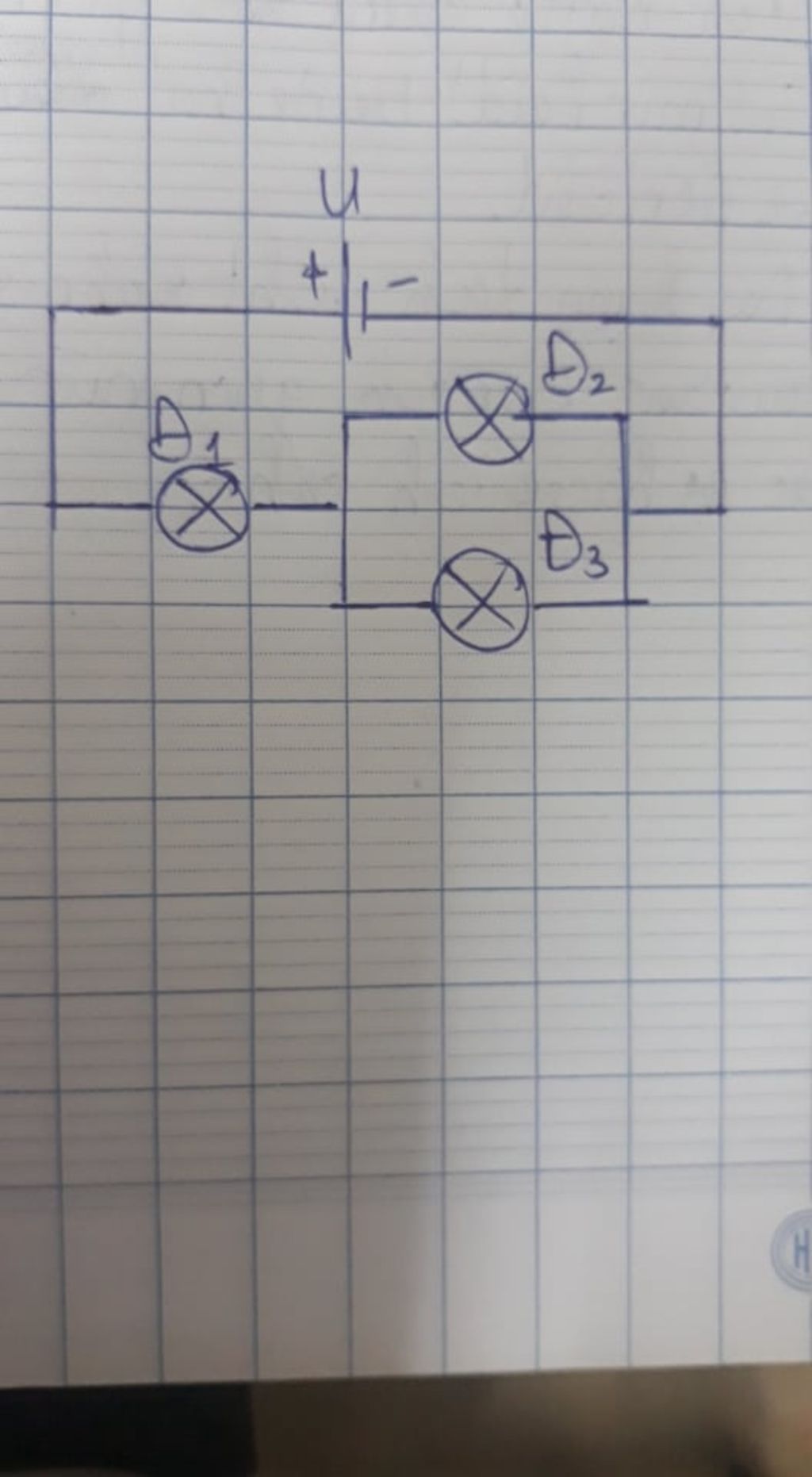

a. Hình vẽ.
b.Th1:
\[\begin{gathered}
{U_1} + {U_2} = U = 12 \Leftrightarrow 3{U_2} + {U_2} = 12 \Rightarrow {U_2} = 3V \Rightarrow {U_1} = 9V \hfill \\
{I_2} = {I_3} = \frac{{{I_1}}}{2} = \frac{2}{2} = 1A \hfill \\
\end{gathered} \]
Th2:
\[\begin{gathered}
{U_2} = {U_3} = U - {U_1} = 12 - 6 = 6V \hfill \\
{I_3} = {I_1} - {I_2} = 2 - 1 = 1A \hfill \\
\end{gathered} \]
Th3:
\[\begin{gathered}
U = {U_1} + {U_2} = 6 + 3 = 9V \hfill \\
{I_1} = {I_2} + {I_3} = 1 + 2 = 3A \hfill \\
\end{gathered} \]
