Bài 8. Cho đoạn mạch gồm (Đ1 nt Đ2)//Đ3. Hai điểm ở hai đầu mạch điện là A và B. Gọi hiệu điện thế giữa hai đầu các đèn lần lượt là U1, U2, U3. Gọi cường độ dò
Bài 8. Cho đoạn mạch gồm (Đ1 nt Đ2)//Đ3. Hai điểm ở hai đầu mạch điện là A và B. Gọi hiệu điện thế giữa hai đầu các đèn lần lượt là U1, U2, U3. Gọi cường độ dòng điện qua các đèn lần lượt là I1, I2, I3. Cường độ dòng điện mạch chính là I. Mắc nguồn điện có hiệu điện thế U không đổi vào hai điểm A và B. a, Vẽ sơ đồ mạch điện b, Tính toán trong các trường hợp sau: - Nếu các đèn giống hệt nhau, U = 12 V, U1 = 3U2, I1 = 2A, I = 3A. Tính U1, U2, I2, I3. - Nếu các đèn giống hệt nhau, U = 12 V, U1 = 6V, I2 = 1 A, I3 = 2A. Tính U2, U3, I3, I. - Nếu các đèn giống hệt nhau, U1 = 6 V, U2 = 3V, I2 = 1 A, I3 = 2A. Tính U, I1, I.

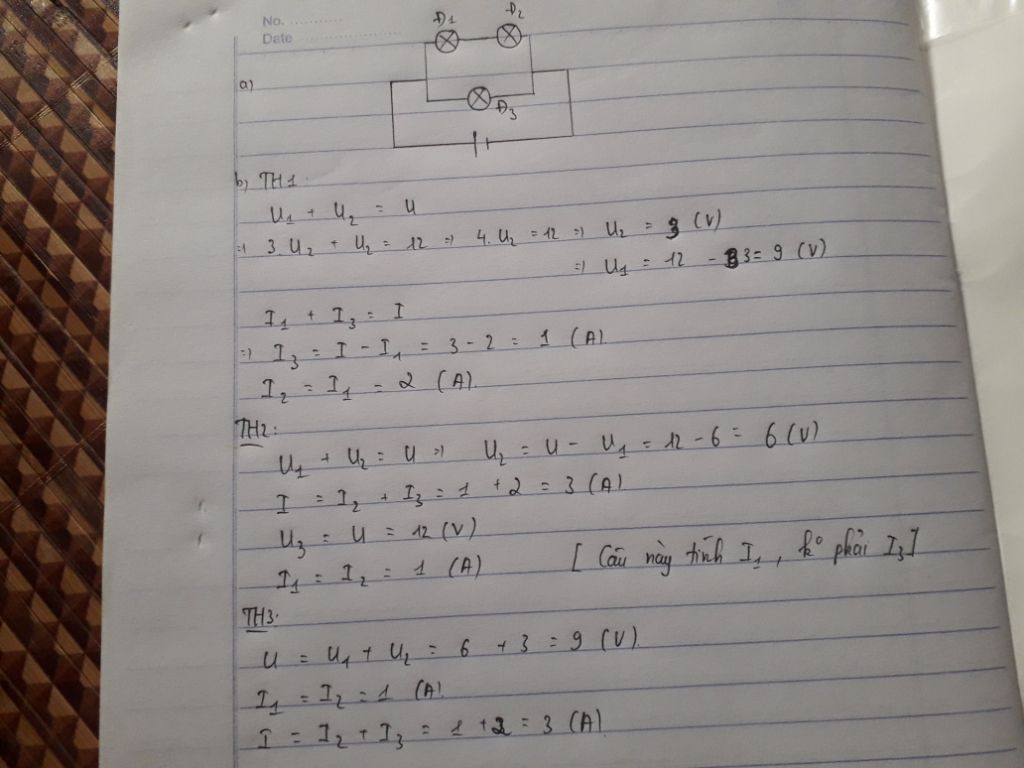

Lời giải 1 :
Đáp án:
CHÚC BẠN HỌC TỐT!!!!!!
Giải thích các bước giải:
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:
điện trở D1 : R1=u12/p1=2,52/1=6,25
Điện trở D2 ; R2=u22/p2=62/3=12
I1=1/2,5=0,4A
I2=3/6=0,5
Ix=I2-I1=0,5-0,4=0,1
Rx=2,5/0,4=6,25
có r rồi áp dụng công thức tính r tương đươn
