cho mạnh điện như hình vẽ,trong đó: R1=108 ôm , R2 =120 ôm , R3=180 ôm , Uab=36V. a,Tính điện trở tương đương của đoạn mạnh. b,Tính cường độ dòng điện qua các
cho mạnh điện như hình vẽ,trong đó: R1=108 ôm , R2 =120 ôm , R3=180 ôm , Uab=36V. a,Tính điện trở tương đương của đoạn mạnh. b,Tính cường độ dòng điện qua các điện trở và mạch chính. C,Nếu thay R2 bằng một đoạn dây dẫn có điện trở rất nhỏ thì cường độ dòng điện

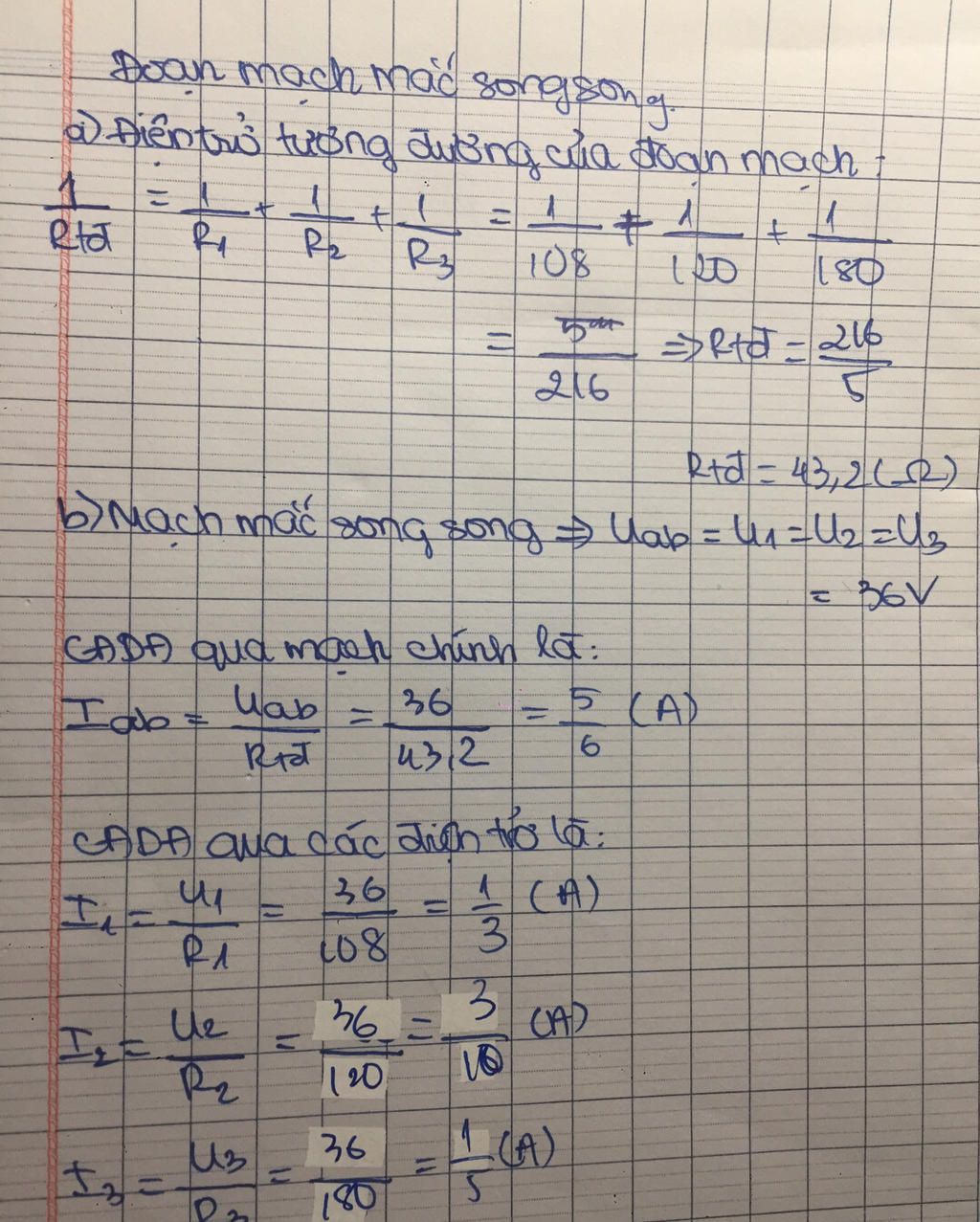

Lời giải 1 :
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:
a)
Điện trở tương đương của điện trở 2 và 3:
Vì R2//R3 nên R23=\(\dfrac{R_2.R_3}{R_2+R_3}=\dfrac{15.10}{15+10}=6\Omega\)
Điện trở tương đương toàn mạch:
Vì R1 nt R23 nên\(R_{tđ}=R_1+R_{23}=30+6=36\Omega\)
b)
Cường độ dòng điện mạch chính:
\(I=\dfrac{U_{AB}}{R_{tđ}}=\dfrac{24}{36}=\dfrac{2}{3}\)A
Cường độ dòng điện chạy qua điện trở R1:
Vì R1 nt R23 nên I1= I23 = I =\(\dfrac{2}{3}\)A
Hiệu điện thế giữa hai đầu điện trở R1:
I1=\(\dfrac{U_1}{R_1}=>U_1=R_1.I_1=30.\dfrac{2}{3}=20V\)
Hiệu điện thế giữa hai đầu điện trở R2 và R3:
Vì R1 nt R23 nên U1 + U23 = U
=> U23= U - U1 = 24 - 20 = 4V
Hiệu điện thế giữa hai đầu điện trở R2:
Vì R2 // R3 nên U2 = U3 = U23 = 4V
Cường độ dòng điện giữa hai đầu điện trở R2:
\(I_2=\dfrac{U_2}{R_2}=\dfrac{4}{15}A\)
Cường độ dòng điện giữa hai đầu điện trở R3:
\(I_3=\dfrac{U_3}{R_3}=\dfrac{4}{10}=\dfrac{2}{5}A\)
c)
Công của dòng điện sinh ra trong 5 phút:
\(A=\dfrac{U^2}{R^{ }}t=\dfrac{24^2}{36}.300=4800\left(J\right)\)
