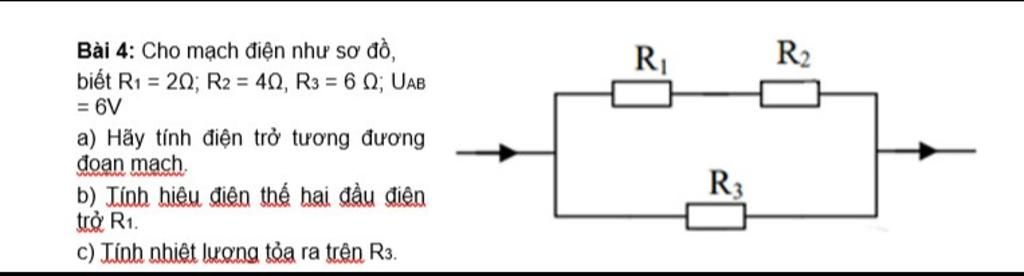

Bài 4: Cho mạch điện như sơ đồ, biết R1 = 20; R2 = 40, R3 = 6 Q; UAB = 6V R1 R2 a) Hãy tính điện trở tuơng đương đoan mach. b) Tính hiệu điên thế hai đầu đ
Lời giải 1 :
$\text{Tóm tắt :}$
$\\$ `SĐMĐ : (R_1ntR_2)////R_3`
$\\$ `R_1 = 2 Omega`
$\\$ `R_2 = 4 Omega `
$\\$ `R_3 = 6 Omega`
$\\$ `U = 6V`
_______________________________________
$\\$ `a) R_(tđ) = ?`
$\\$ `b) U_1 = ?`
$\\$ `c) Q_3 = ?`
$\\$ Đáp án + giải thích các bước giải :
$\\$ `a) Ta có : R_(12) = R_1 + R_2 = 2 + 4 = 6(Omega)`
$\\$ `to` Điện trở tương đương của mạch là :
$\\$ `R_(tđ) = (R_(12).R_3)/(R_(12) +R_3) =(6.6)/(6+6) = 3(Omega)`
$\\$ `b) Vì : R_(12)////R_3`
$\\$` => U_(12) = U_3 = U = 6(V)`
$\\$ `=>` Cường độ dòng điện qua `R_1` là :
$\\$ `I_1 = I_(12) = U_(12)/R_(12) = 6/6 = 1(A)`
$\\$ `=>` Hiệu điện thế `2` đầu `R_1` là :
$\\$ `U_1 = I_1.R_1 = 1 . 2 = 2(V)`
$\\$ `c)` Đề thiếu !
Thảo luận
Lời giải 2 :
a) ctm ($R_{1}$ nt $R_{2}$) //$R_{3}$
$R_{12}$= $R_{1}$+ $R_{2}$ =2+4=6(ôm)
$R_{tđ}$= $\frac{R_{12}. R_{3} }{R_{12}+R_{3}}$= $\frac{6.6}{6+6}$= $\frac{36}{12}$=3 (ôm) $R_{3}$
b) do ctm $R_{12}$ //$R_{3}
⇒U=$U_{12}$=$U_{3}$=6V
⇒$I_{12}$=$\frac{U_{12}}{R_{12}}$=$\frac{6}{6}$=1(A)
Lại có $R_{1}$ nt $R_{2}$
⇒ $I_{12}$=$I_{1}$=$I_{2}$=1(A)
⇒$U_{1}$=$I_{1}$.$R_{1}$=1.2=2(V)
c) chưa đc hc nên ko lm đc =]]]]
