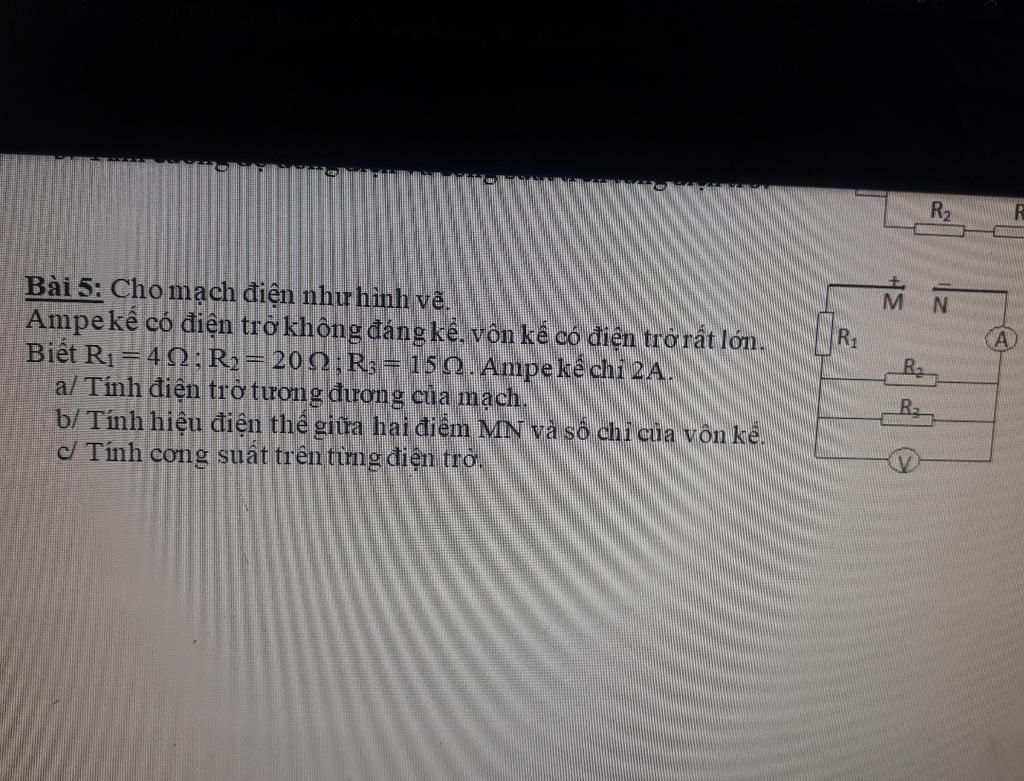

R2 Bài 5: Cho mạch điện như hình vẽ. Ampe kê có điện trở không đáng kế, vôn kế có điện trở rất lớn. Biết Rị - 40;R2=200;R3-15Q.Ampekê chỉ 2A. a/ Tính điện
Lời giải 1 :
a) vì $R_{2}$ // $R_{3}$
nên $R_{23}$=$\frac{R_{2}.R_{3}}{R_{2}+R_{3}} $=`25.30/25+30`=`60/7`(`\omega`)
Vì $R_{1}$ nt $R_{23}$
nên R= $R_{1}$ + $R_{23}$=10+`60/7`=`88/7`(`\omega`)
b) Hiệu điện thế giữa hai đầu MN
$U_{MN}$= I.R=2. 88/7=`176/7`(V)
Số chỉ của Vôn kế
$U_{23} =I_{23}.R_{23}=2.60/7=120/7 ( V)$
Công suất trên điện trở R1
P = I^2.R_{1}=2^2.4=16(W)
Công suất trên điện trở R2
P = U_{23}^2/.R_{2}=(120/7 )^2÷20≈14.7(W)
Công suất trên điện trở R3
P = U_{23}^2/.R_{3}=(120/7 )^2÷15≈19.6(W)
gửi bạn
