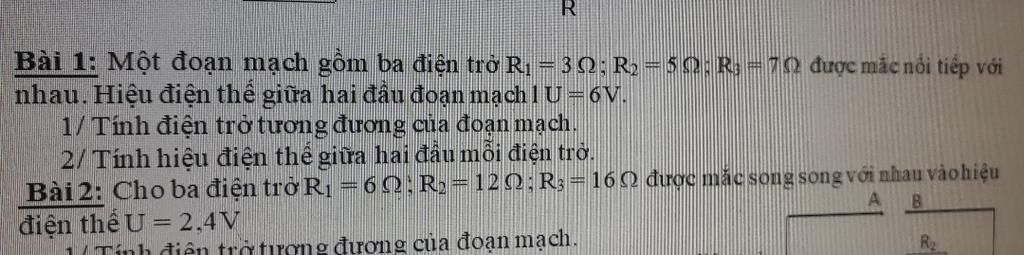

TT

R1= 3∩

R2= 5∩

R3= 7∩

U=6V

Giải

1) Điện trở tương đương hai đầu mỗi đoạn mạch là :

Rtđ= R1+R2+R3 = 3+5+7= 15 ∩

2)

CĐDĐ của đoạn mạch là:

I = U/Rtđ= 6/15 = 0,4 A

Vì mạch mắc nối tiếp nên I=I1=I2 =I3= 0,4A

HĐT 2 đầu mỗi điện trở là :

U1= I1.R1=0,4.3= 1,2 V

U2= I2.R2=0,4.5= 2 V

U3= I3.R3=0,4.7= 2,8 V

(có gì thắc mắc bạn cứ bình luận nha)

Đáp án:

1. \(15\Omega \)

2. \(1,2V\) ; \(2V\) ; \(\dfrac{{14}}{5}V\)

Giải thích các bước giải:

1. Điện trở tương đương là:

\({R_{td}} = {R_1} + {R_2} + {R_3} = 3 + 5 + 7 = 15\Omega \)

2. Cường độ dòng điện trong mạch là:

\(I = \dfrac{U}{{{R_{td}}}} = \dfrac{6}{{15}} = \dfrac{2}{5}\left( A \right)\)

HĐT giữa 2 đầu điện trở là:

\(\begin{array}{l}
{U_1} = I.{R_1} = \dfrac{2}{5}.3 = 1,2V\\
{U_2} = I.{R_2} = \dfrac{2}{5}.5 = 2V\\
{U_3} = I.{R_3} = \dfrac{2}{5}.7 = \dfrac{{14}}{5}V
\end{array}\)
