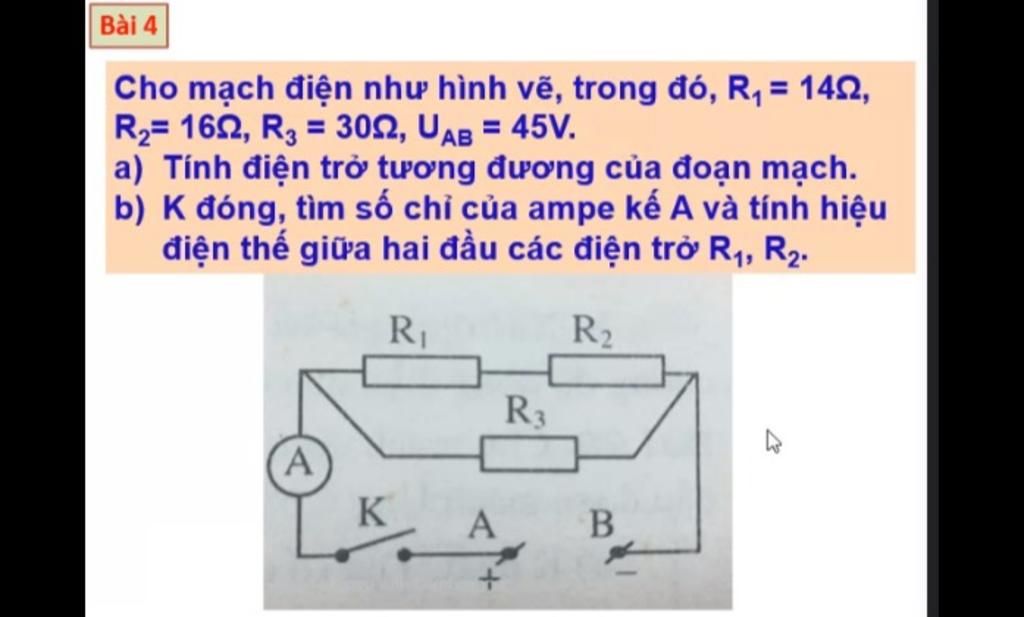

Bài 4 Cho mạch điện như hình vẽ, trong đó, R, = 142, R2= 162, R3 = 302, UAB = 45V. a) Tính điện trở tương đương của đoạn mạch. b) K đóng, tìm số chỉ của am

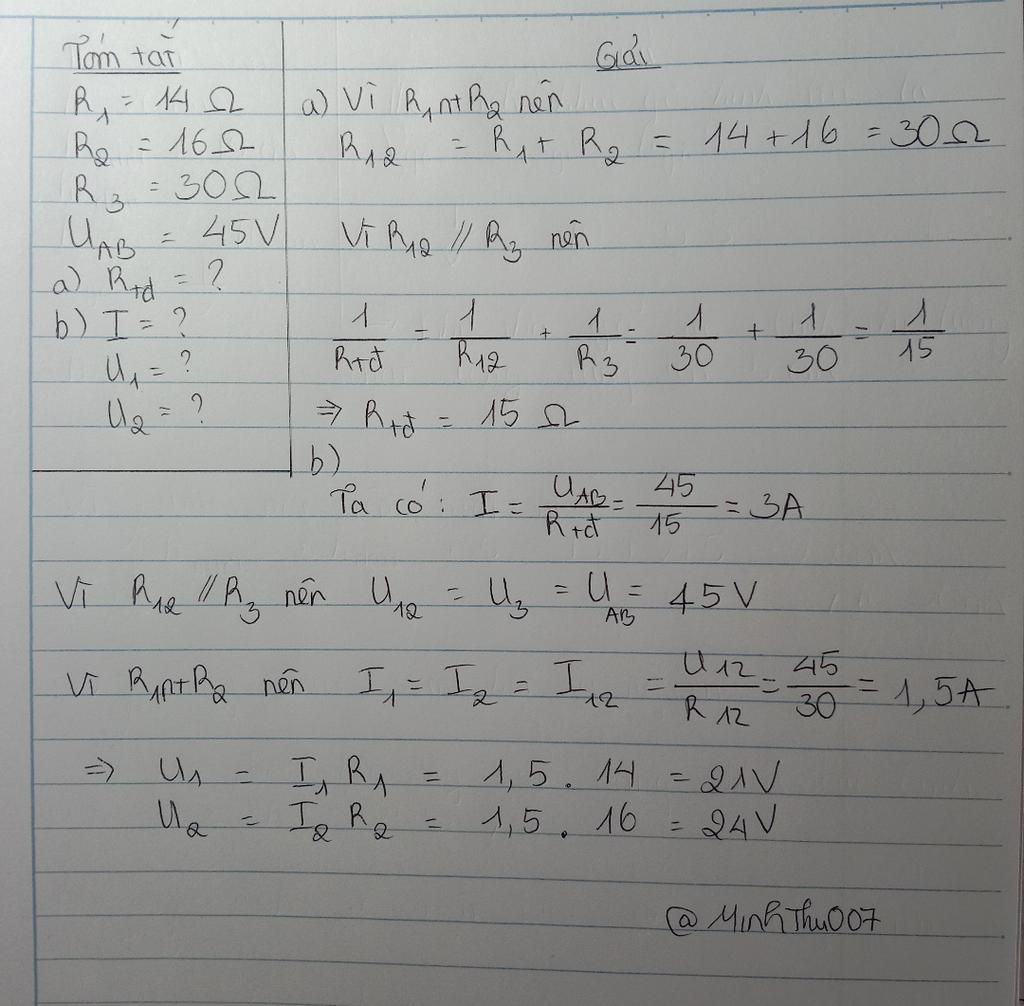

Lời giải 1 :
Đáp án:
Mạch: $(R_1 nt R_2) // R_3$
a. $R_{12} = R_1 + R_2 = 14 + 16 = 30 (\Omega)$
$R_{tđ} = \dfrac{R_{12}.R_3}{R_{12} + R_3} = \dfrac{30.30}{30 + 30} = 15 (\Omega)$
b. Khi K đóng thì số chỉ của Ampe kế là:
$I = \dfrac{U}{R_{tđ}} = \dfrac{45}{15} = 3 (A)$
Ta có: $U_{12} = U_3 = U = 45 (V)$
Suy ra:
$I_1 = I_2 = I_{12} = \dfrac{U_{12}}{R_{12}} = \dfrac{45}{30} = 1,5 (A)$
Hiệu điện thế giữa hai đầu các điện trở $R_1$ và $R_2$ lần lượt là:
$U_1 = I_1.R_1 = 1,5.14 = 21 (V)$
$U_2 = I_2.R_2 = 1,5.16 = 24 (V)$
Giải thích các bước giải:
