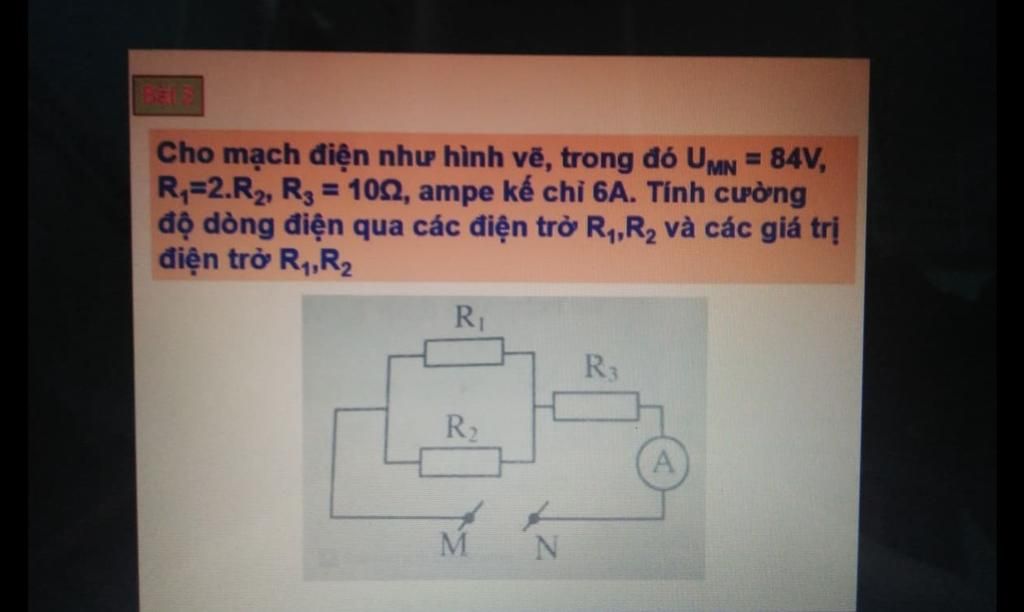

Cho mạch điện như hình vẽ, trong đó UMN = 84V, R=2.R2, R3 = 102, ampe kế chỉ 6A. Tính cường độ dòng điện qua các điện trở R,,R2 và các giá trị điện trở R,,
Lời giải 1 :
Đáp án+Giải thích các bước giải:
Tóm tắt
`U_(MN)=84V`
`R_1=2R_2`
`R_3=10\Omega`
`I=6A`
`I_1=?`
`I_2=?`
`R_1=?`
`R_2=?`
__________________________
Giải
Vì `R_(12)ntR_3` nên
`I_(12)=I_3=I=6A`
`=>U_3=I_3R_3=6.10=60V`
`=>U_(12)=U_(MN)-U_3=84-60=24V`
Vì $R_1//R_2$ nên
`U_1=U_2=U_(12)=24V`
`R_(12)=(R_1R_2)/(R_1+R_2)`
`=>I_(12)=U_(12)/R_(12)`
`<=>I_(12)=24 : (R_1R_2)/(R_1+R_2)=6A`
`<=>24 . (R_1+R_2)/(R_1R_2)=6`
`<=>24 . (2R_2+R_2)/(2R_2^2)=6`
`<=>24 . (3R_2)/(2R_2^2)=6`
`<=>24 . (3)/(2R_2)=6`
`<=>72/(2R_2)=6`
`<=>72=6.2R_2`
`<=>R_2=6\Omega`
`<=>R_1=2R_2=2.6=12\Omega`
`=>I_1=U_1/R_1=24/12=2A`
`I_2=U_2/R_2=24/6=4A`
Thảo luận
Lời giải 2 :
Đáp án:
Mạch: $(R_1 // R_2) nt R_3$
Vì Ampe kế chỉ 6A nên:
$I = I_{12} = I_3 = 6 (A)$
Do đó: $U_3 = I_3.R_3 = 6.10 = 60 (V)$
$U_{12} = U_1 = U_2 = U - U_3 = 84 - 60 = 24 (V)$
Suy ra:
$I_1 = \dfrac{U_1}{R_1} = \dfrac{24}{2R_2} = \dfrac{12}{R_2}$
$I_2 = \dfrac{U_2}{R_2} = \dfrac{24}{R_2}$
Mà $I_1 + I_2 = I_{12} = 6$
$\Rightarrow \dfrac{12}{R_2} + \dfrac{24}{R_2} = 6$
$\Rightarrow \dfrac{36}{R_2} = 6 \Rightarrow R_2 = 6 (\Omega)$
$\Rightarrow R_1 = 12 \Omega$
Suy ra:
$I_1 = \dfrac{U_1}{R_1} = \dfrac{24}{12} = 2 (A)$
$I_2 = \dfrac{U_2}{R_2} = \dfrac{24}{6} = 2 (A)$
Giải thích các bước giải:
