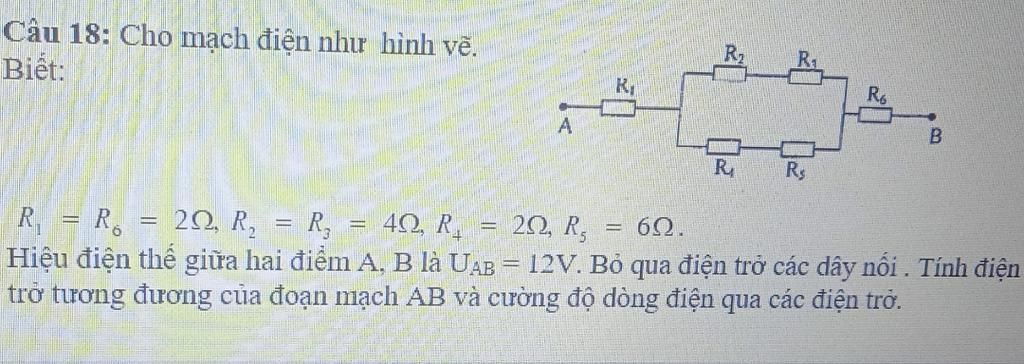

Câu 18: Cho mạch điện như hình vẽ. Biết: R2 R Rs R = R, = 20, R, Hiệu điện thế giữa hai điểm A, B là UAB = 12V. Bỏ qua điện trở các dây nôi . Tính điện trở
Lời giải 1 :
Đáp án+Giải thích:
Điện trở tương đương:
Rtđ = R1+$\frac{(R2+R3).(R4+R5)}{(R2+R3)+(R4+R5)}$ +R6
= 2+$\frac{(4+4).(2+6)}{(4+4)+(2+6)}$+2
= 8Ω
Cường độ dòng điện qua các điện trở:
I1 = I6 = I = $\frac{U}{Rtđ}$ = $\frac{12}{8}$ = 1,5A
I2 = I3 = I23 = I.$\frac{R45}{R23+R45}$ = 1,5.$\frac{8}{8+8}$ = 0,75A
I4 = I5 = I45 = I.$\frac{R23}{R45+R23}$ = 1,5.$\frac{8}{8+8}$ = 0,75A
Thảo luận
Lời giải 2 :
Rtđ = R1+
I1 = I6 = I = U/Rtđ = 1,5A
I2 = I3 = I23 = I.[ R45/(R23+R45) ] = 0,75A
I4 = I5 = I - I23 = 0,75A
