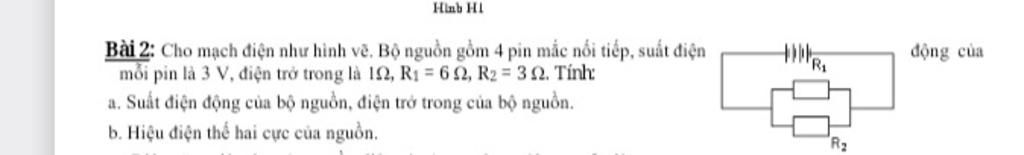

Hinb HI Bài 2: Cho mạch điện nhu hinh vẽ. Bộ nguon gom 4 pin mắc noi tiếp, suất diện mỗi pin là 3 V, điện trở trong là 12, R1 = 62, R2 30. Tính a. Suất điệ
Lời giải 1 :
Đáp án:
a) Mạch: `R_{1}`//`R_{2}`
Bộ nguồn gồm 4 pin mắc nối tiếp.
Suất điện động của bộ nguồn là:
`ξ_{b}=ξ_{1}+ξ_{2}+ξ_{3}+ξ_{4}=3+3+3+3=12(V)`
Điện trở trong của bộ nguồn là:
`r_{b}=n.r=4.1=4(\Omega)`
b)
`R_{N}=\frac{R_{1}.R_{2}}{R_{1}+R_{2}}=\frac{6.3}{6+3}=2(\Omega)`
Cường độ dòng điện chạy qua mạch là:
`I=\frac{ξ_{b}}{R_{N}+r_{b}}=\frac{12}{2+4}=2(A)`
Hiệu điện thế giữa hai cực của nguồn là:
`U_{N}=I.R_{N}=2.2=4(V)`
Thảo luận
Lời giải 2 :
Đáp án:
a. Eb= 4E= 12 (V)
rb= 4r= 4 (ω)
b.
R=$\frac{R1.R2}{R1+R2}$ = 2 (ω)
I= $\frac{E}{R+r}$ = 2 (A)
U= I.R= 4 (V)
