Câu 1:

Bản vẽ chi tiết có nội dung:

+ Các hình biểu diễn: gồm hình chiếu, cắt, mặt cắt,...phải diễn tả rõ ràng, chính xác, đầy đủ bộ phận.

+ Kích thước: trên hình vẽ ghi đầy đủ, chính xác độ lớn của chi tiết để sản xuất, bộ phận kiểm tra cũng căn cứ vào các kích thước này mà kiểm tra chi tiết sau khi chế tạo.

+ Yêu cầu kĩ thuật: ghi đầy đủ các yêu cầu kĩ thuật theo quy định: nhiệt luyện, gia công bề mặt, ...

+ Khung tên: tên chi tiết trên bản vẽ, vật liệu chế tạo, số lượng, ngày kiểm tra bản vẽ,....

Câu 2:

Trình tự đọc bản vẽ chi tiết gồm 5 bước:

1. Khung tên

2. Hình biểu diễn

3. Kích thước

4. Yêu cầu kĩ thuật

5. Tổng hợp

Câu 3:

Ren ngoài ( ren trục ) là ren được hình thành ở mặt ngoài của chi tiết.

Quy ước vẽ ren ngoài:

+ Đường đỉnh ren được vẽ = nét liền đậm

+ Đường chân ren được vẽ = nét liền mảnh

+ Đường giới hạn ren được vẽ = nét liền đậm

+ Vòng đỉnh ren được vẽ đóng kín = nét liền đậm

+ Vòng chân ren được vẽ hở = nét liền mảnh

Câu 4:

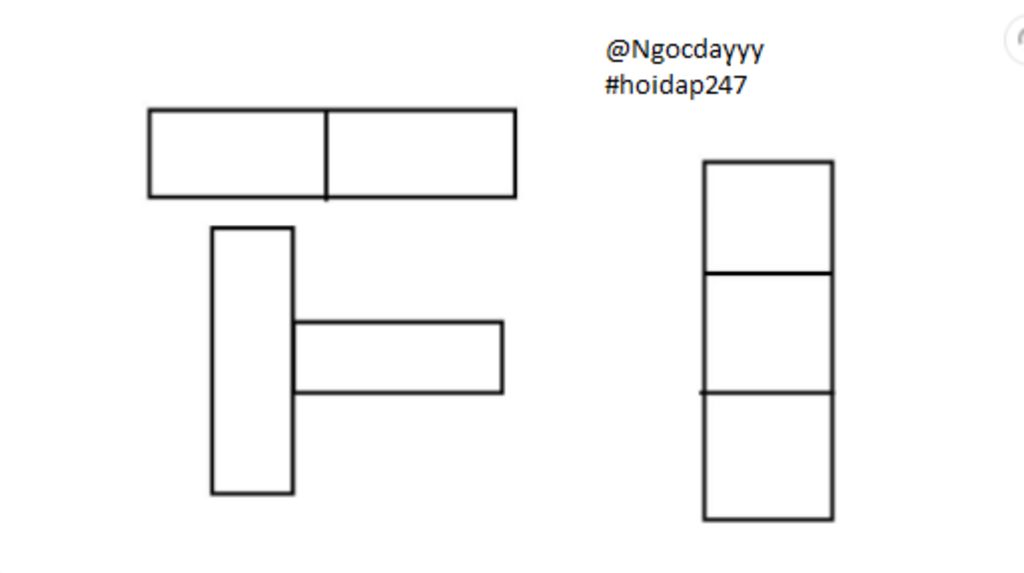

#Tham khảo hình :33

#ctrlhn nhea ^^

1.

*Bản vẽ chi tiết:

- Bản vẽ chi tiết là bản vẽ bao gồm các hình biểu diễn, các kích thước và các thông tin cần thiết khác để xác định chi tiết đó

 2.

- Gồm 5 bước:
1. Khung tên.
2. Hình biểu diễn.
3. Kích thước.
4. Yêu cầu kĩ thuật.
5. Tổng hợp.

3.

- Ren ngoài là ren được hình thành từ mặt ngoài của chi tiết

-Quy ước vẽ ren ngoài:

+Ren nhìn thấy:

~Đường đỉnh ren và đường giới hạn ren vẽ bằng nét liền đậm.

~Đường chân ren vẽ bằng nét liền mảnh và vòng chân ren chỉ vẽ 3/4vòng.

+Ren bị che khuất:

   Các đường đỉnh ren, đường chân ren và đường giới hạn ren đều vẽ bằng ren ngoài
