Đáp án:

` a) ` ` R_{AB} = 30 Omega `

` b) ` ` I_1 = 0,1 A ; I_2 = 0,05 A ; I_3 = 0,05 A `

` c) ` ` U_{AB} = 3 V `

Giải thích các bước giải:

Tóm tắt:

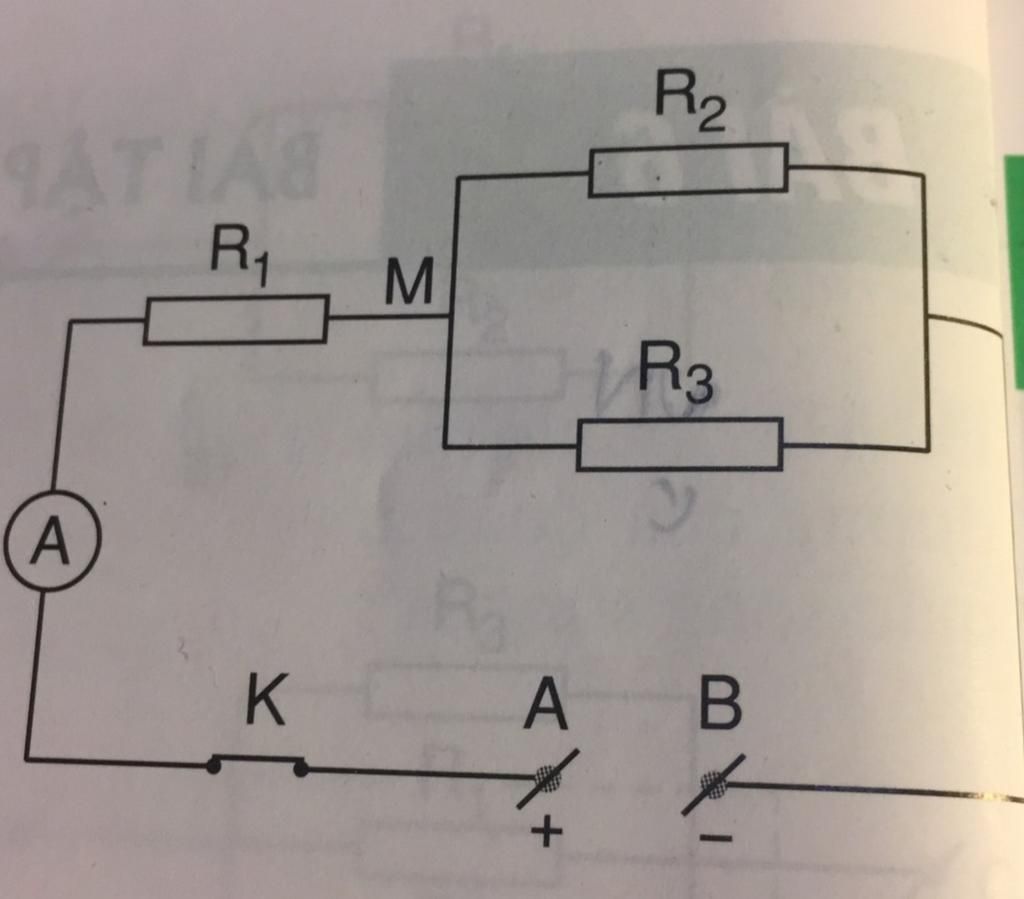

` R_1 ` $nt$ `(R_2 ` $//$ ` R_3)`

` R_1 = 15 Omega `

` R_2 = R_3 = 30 Omega `

` I = 0,1 A `

` a) ` ` R_{AB} = ? `

` b) ` ` I_1 = ? `

   ` I_2 = ? `

   ` I_3 = ? `

` c) ` ` U_{AB} `

____________________________________________________

                                    Giải:

` a) ` Vì ` R_2 ` $//$ ` R_3 ` nên:

Điện trở tương đương của ` R_2 ` và ` R_3 ` là:

` R_{23} = (R_2 . R_3)/(R_2 + R_3) = (30.30)/(30 + 30) = 15 Omega `

Vì ` R_1 ` $nt$ ` R_{23} ` nên:

Điện trở tương đương của cả đoạn mạch ` AB ` là:

` R_{AB} = R_1 + R_{23} = 15 + 15 = 30 Omega `

` b) ` Vì ` R_1 ` $nt$ ` R_{23} ` nên:

` I = I_1 = I_{23} = 0,1 A `

Hiệu điện thế giữa hai đầu điện trở ` R_{23} ` là:

` U_{23} = I_{23}.R_{23} = 0,1.15 = 1,5 V `

Vì ` R_2 ` $//$ ` R_3 ` nên:

` U_{23} = U_2 = U_3 = 1,5 V `

Cường độ dòng điện qua điện trở ` R_2 ` là:

` I_2 = (U_2)/(R_2) = (1,5)/(30) = 0,05 A `

Cường độ dòng điện qua điện trở ` R_3 ` là:

` I_3 = (U_3)/(R_3) = (1,5)/(30) = 0,05 A `

` c) ` Hiệu điện thế của cả đoạn mạch ` AB ` là:

` U_{AB} = IR_{AB} = 0,1.30 = 3 V `

Đáp án:

Giải thích các bước giải:

a,R23=R2.R3/R2+R3=15Ω

R321=R1+R23=15+15=30Ω

b,Ta có I=I1=I23=0.1A

U23=I23.R23=0.1.15=1,5V

U23=U3=U2=1,5V

I2=U2/R2=1,5/30=

I2=0,05A

I3=U3/R3=1,5/30=0,05A

c,UAB=I.R=0,1.30=3V
