Bản vẻ chii tiết gồm:

hình biểu diễn bản vẽ ống lót gồm hình cắt và hình chiếu cạnh, hai hình đó biểu diễn hình dạng bên trong và bên ngoài ống lót.

khung tên gồm tên gọi chi tiết máy , vật liệu, tỉ lệ, kí hiệu bản vẽ , cơ sở tiết kế.

kích thước gồm đường ính bên ngoài, đường kính trong và chiều dài, các kích thước đó cần thiết cho việc chế tạo và kiểm tra ống lót

yêu cầu kĩ thuật gồm chỉ dẫn về gia công và xử lí bề mặt

Nội dung của bản vẽ lắp. Bản vẽ lắp là tài liệu kĩ thuật chủ yếu dùng trong thiết kế, lắp ráp và sử dụng sản phẩm. Bản vẽ lắp diễn tả hình dạng, kết cấu của sản phẩm và vị trí tương quan giữa các chi tiết máy của sản phẩm. ... Kích thước: Gồm kích thước chung của sản phẩm, kích thước lắp của các chi tiết.

Chúc bạn học tốt!

  Bản vẽ chi tiết là bản vẽ thể hiện hình dạng, kích thước và các yêu cầu kĩ thuật của chi tiết.

Trình tự và nội dung:

1. Khung tên

- Tên gọi chi tiết

- Vật liệu

- Tỉ lệ

2. Hình biểu diễn

- Tên gọi hình chiếu

- Vị trí hình cắt

3. Kích thước

- Kích thước chung các chi tiết

- Kích thước các phần của chi tiết

4. Yêu cầu kĩ thuật

- Gia công

- Xử lí bề mặt

5. Tổng hợp

- Mô tả hình dạng và cấu tạo của chi tiết

- Công dụng của chi tiết

Bản vẽ lắp

Bản vẽ lắp diễn tả hình dạng, kết cấu của sản phẩm và vị trí tương quan giữa các chi tiết máy của sản phẩm.

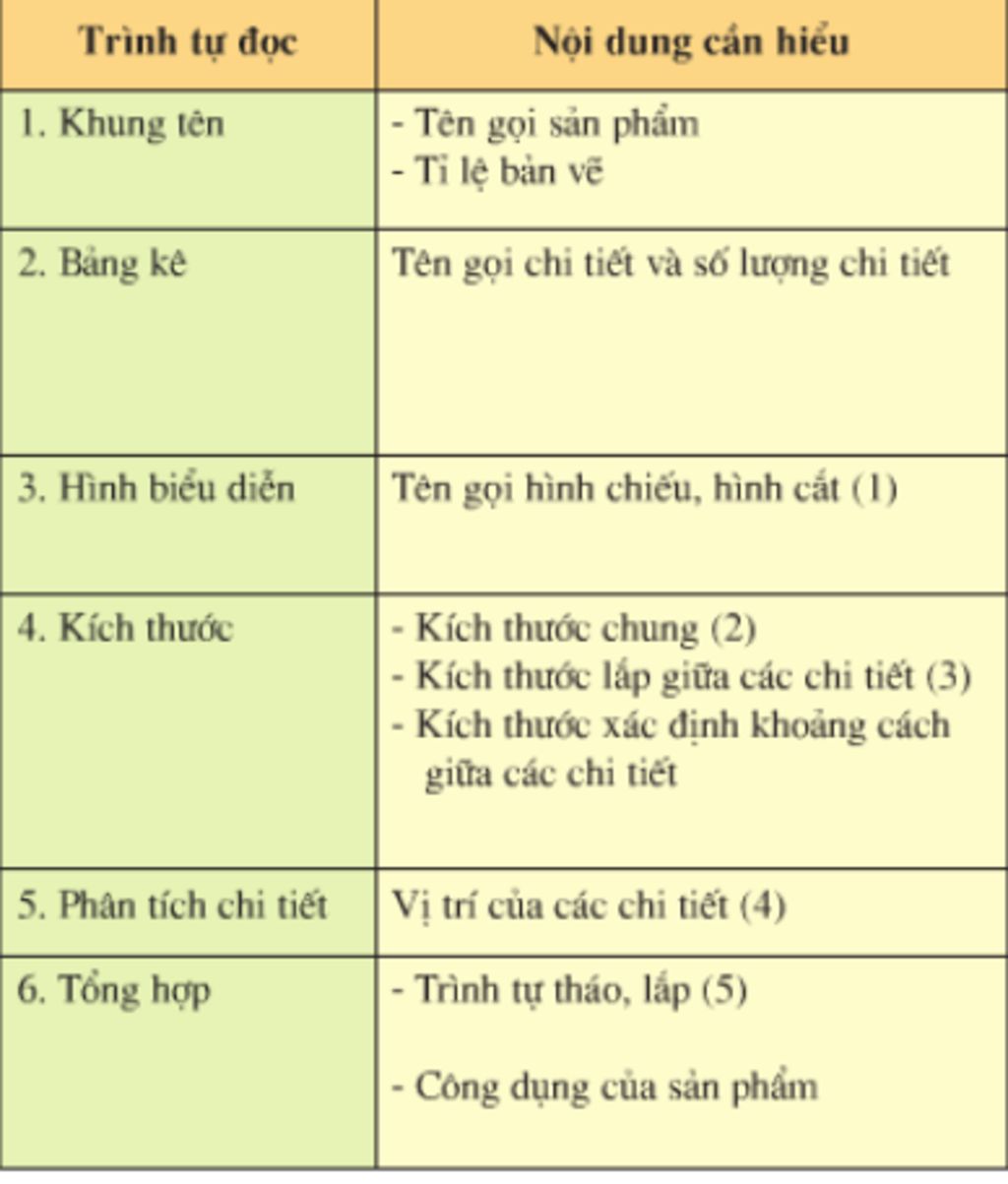

Trình tự đọc và nội dung:có ghim trong ảnh

Bản vẽ nhà:

 Bản vẽ nhà gồm các hình biểu diễn (mặt bằng, mặt đứng, mặt cắt) và các số liệu xác định hình dạng, kích thước, cấu tạo của ngôi nhà.

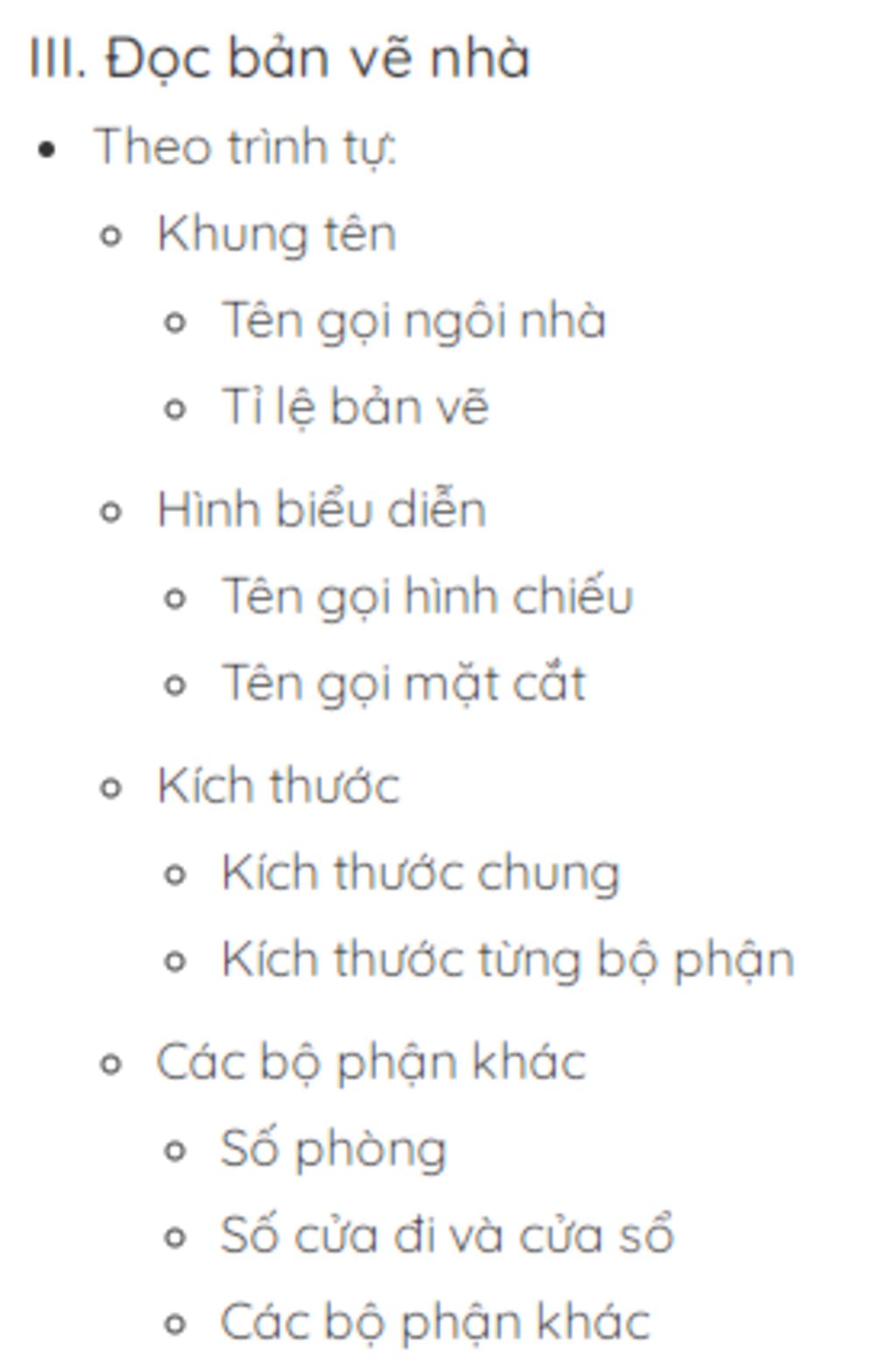

Trihf tự đọc và nội dung cần hiểu:

 Ghim ảnh nha bn
