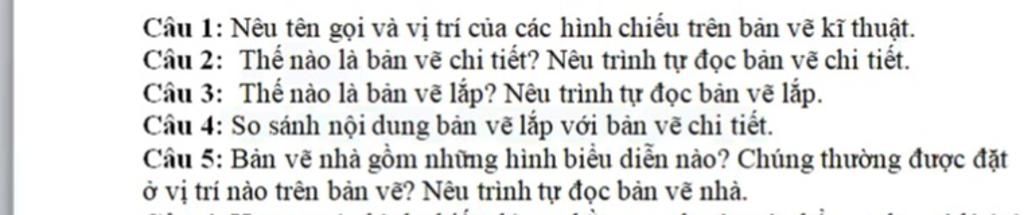

Câu 1: Nêu tên gọi và vị trí của các hình chiếu trên bản vẽ kĩ thuật. Câu 2: Thế nào là bản vẽ chi tiết? Nêu trình tự đọc bản vẽ chi tiết. Câu 3: Thế nào l

Câu hỏi :

lm giúp mik với mik cảm ơn


Lời giải 1 :

Câu trả lời

Câu 1. Có 3 loại hình chiếu: Hình chiếu bằng; Hình chiếu đứng; Hình chiếu cạnh.

Trên bản vẽ thứ tự của ba loại hình chiếu này là:
Hình chiếu bằng nằm bên dưới hình chiếu đứng

Hình chiếu cạnh ở bên phải hình chiếu đứng

Câu 2.Bản vẽ chi tiết là bản vẽ vừa thể hiện được hình dạng, vừa thể hiện được kích thước và các yêu cầu kỹ thuật trong bản vẽ. Thường thì bản vẽ chi tiết gồm: Các hình biểu diễn, khung bản vẽ và khung tên, các con số kích thước và các yêu cầu kỹ thuật.

Trình tự đọc: Khung tênHình biểu diễnKích thướcYêu cầu kĩ thuậtTổng hợp

Câu 3. Bản vẽ lắp là tài liệu kĩ thuật chủ yếu dùng trong thiết kế, lắp ráp và sử dụng sản phẩm. Bản vẽ lắp diễn tả hình dạng, kết cấu của sản phẩmvị trí tương quan giữa các chi tiết máy của sản phẩm. Hình biểu diễn: Gồm hình chiếuhình cắt diễn tả hình dạng, kết cấuvị trí các chi tiết máy của bộ vòng đai.

Trình tự đọc: Khung tên → Bảng kê → Hình biểu diễn → Kích thước → Phân tích chi tiết → Tổng hợp.

Câu 4.

Giống nhau:

+ Đều là bản vẽ kĩ thuật

+ Đều có các hình biểu diễn các kích thước và khung tên

+ Đều có khung tên, kích thước, hình biểu diễn.

Khác nhau:

+Bản vẽ chi tiết có yêu cầu kĩ thuật

+Bản vẽ lắp có bảng kê.

Câu 5

Bảng vẽ nhà gồm: Mặt đứng, mặt cắt A-A, mặt bằng

Vị trí: Mặt bằng ở dưới mặt đứng

Mặt cắt A-A bên phải mặt đứng

Trình tự đọc: Khung tênHình biểu diễnKích thướcCác bộ phận

Hướng dẫn trả lời:

SGK Công Nghệ 8

Thảo luận

Lời giải 2 :

Vị trí các hình chiếu ở trên bản vẽ như sau: -hình chiếu bằng ở dưới hình chiếu đứng -hình chiếu cạnh ở bên phải hình chiếu đứng Câu 2: Gồm đường kính ngoài, đường kính trong và chiều dài; giúp chế tạo và kiểm tra ống lót 1:khung tên 2:hình biểu diễn 3:kích thước 4:yêu cầu kĩ thuật 5:tổng hợp Câu 3:bản vẽ diễn tả hình dạng kết cấu của một sản phẩm và vị trí tương quan giữa các chi tiết máy của sản phẩm 1:khung tên 2:bảng kê 3:hình biểu diễn 4:kích thước 5:phân tích chi tiết 6:tổng hợp Câu 4: Bản vẽ chi tiết có biểu diễn kích thước và yêu cầu kĩ thuật còn bản vẽ lắp có chỉ cho mình cách lắp ráp các chi tiết Câu 5: Gồm mặt cắt A-A, mặt đứng, mặt bằng Mặt cắt đặt ở trên Mặt bằng đặt ở dưới Mặt đứng đặt ở bên trái Trình tự đọc bản vẽ nhà là 1:khung tên 2:hình biểu diễn 3:kích thước 4:các bộ phận Cho mình câu trả lời hay nhất ạ cảm ơn bạn nhiều
