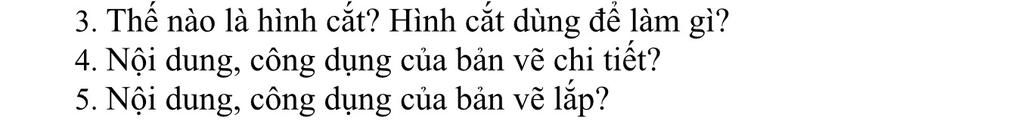

3.

Hình cắt là hình biểu diễn phần vật thể ở sau mặt phẳng cắt

Hình cắt được dùng để biểu diễn rõ hơn hình dạng bên trong của vật thể.Phần vật thể bị mặt phẳng cắt cắt qua được kẻ bằng nét gạch gạch.

4.

Nội dung:

Hình biểu diễn: Bản vẽ ống lót gồm hình cắt (ở vị trí hình chiếu đứng ) và hình chiếu cạnh.

 Khung tên: Gồm tên gọi chi tiết máy, vật liệu, tỉ lệ, ......

Kích thước: Gồm kích thước đường kính ngoài, đường kính trong và chiều dài.

Yêu cầu kĩ thuật: Gồm chỉ dẫn về gia công, xử lí bề mặt.

 Công cụ:

Dùng để chế tạo và kiểm tra chi tiết máy

5.

Nội dung:

Bản vẽ lắp là tài liệu kĩ thuật chủ yếu dùng trong thiết kế, lắp ráp và sử dụng sản phẩm.

Công dụng của bản vẽ lắp:

Dùng trong thiết kế lắp ráp và sử dụng sản phẩm

3.– Hình cắt là hình biểu diễn phần vật thể ở sau mặt phẳng cắt.

– Hình cắt dùng để biểu diễn rõ hơn hình dạng bên trong của vật thể.

4. -Bản vẽ kĩ thuật là bản vẽ trình bày các thông tin kĩ thuật dưới dạng các hình vẽ và các kí hiệu theo các quy tắc thống nhất và thường vẽ theo tỉ lệ.
-công dụng :
Bản vẽ kĩ thuật là tài liệu kĩ thuật chủ yếu của sản phẩm. Nó được lập ra trong giai đoạn thiết kế và được dùng trong tất cả các quá trình sản xuất, từ chế tạo, lắp ráp, thi công đến vận hành, sửa chữa...

5. Nội dung của bản vẽ lắp. Bản vẽ lắp là tài liệu kĩ thuật chủ yếu dùng trong thiết kế, lắp ráp và sử dụng sản phẩm.Bản vẽ  lắp diễn tả hình dạng, kết cấu của sản phẩm và vị trí tương quan giữa các chi tiết máy của sản phẩm. ... Kích thước: Gồm kích thước chung của sản phẩm, kích thước lắp của các chi tiết.

_Công dụng:Bản vẽ lắp là tài liệu kĩ thuật chủ yếu dùng trong thiết kế, lắp ráp và sử dụng sản phẩm. Bản vẽ lắp diễn tả hình dạng, kết cấu của sản phẩm và vị trí tương quan giữa các chi tiết máy của sản phẩm.
