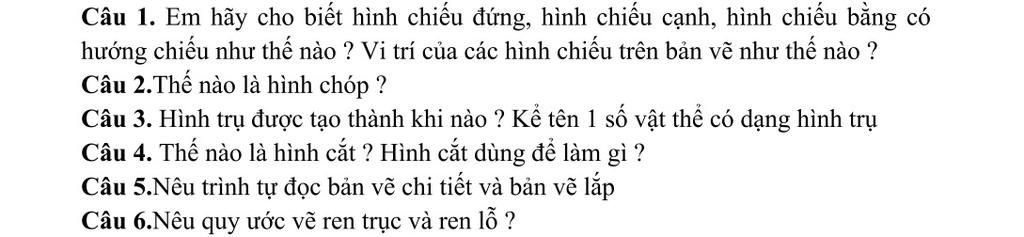

Câu 1 :

Hướng chiếu :

- Hình chiếu đứng có hướng chiếu từ trước tới

- Hình chiếu bằng có hướng chiếu từ trên xuống

- Hình chiếu cạnh có hướng chiếu từ trái sang

Vị trí :

- Hình chiếu đứng nằm ở phía trên, bên trái

- Hình chiếu bằng ở phía dưới, bên trái

- Hình chiếu cạnh nằm ở phía dưới, bên phải

Bài 2 :

- Hình chop đều là hình được giói hạn bởi mặt đáy là 1 hình đa giác đều và các mặt bên là các tam giác cân = nhau có chung 1 đỉnh

Bài 3 :

- Khi quay 1 hình chữ nhật quanh 1 cạnh cố định, ta được hình trụ

 VD : ống cống, bình nước,...

Bài 4 :

- Hình cắt là hình biểu diễn phần vật thể ở sau mặt phẳng cắt

- Hình cắt dung để biểu diễn rõ hình dạng bên trong vật thể

Bài 5 :

Trình tự đọc bản vẽ chi tiết :

- Khung tên , hình biểu diễn , kích thước , yêu cầu kỹ thuật , tổng hợp .

Trình tự đọc bản vẽ lắp :

- Khung tên, bảng kê, hình biểu diễn, kích thước, phân tích chi tiết, tổng hợp.

Bài 6 :

Quy ước vẽ ren trục :

- Đường đỉnh ren được vẽ bằng nét liền đậm

- Đường chân ren được vẽ bằng nét liền mảnh

- Đường giới hạn ren được vẽ bằng nét liền đậm

- Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm

- Vòng chân ren được vẽ hở bằng nét liền mảnh

Quy ước vẽ ren lỗ :

- Đường đỉnh ren được vẽ bằng nét liền đậm

- Đường chân ren được vẽ bằng nét liền mảnh

- Đường giới hạn ren được vẽ bằng nét liền đậm

- Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm

- Vòng chân ren được vẽ hở bằng nét liền mảnh

Câu 1:

Hình chiếu đứng: có hướng chiếu từ trước tới.

Hình chiếu bằng: có hướng chiếu từ trên xuống.

Hướng chiếu cạnh: có hướng chiếu từ trái sang.

Hình chiếu bằng ở dưới hình chiếu đứng.

Hình chiếu cạnh ở bên phải hình chiếu đứng.

Câu 2:

Hình chóp:

Là hình có mặt đáy là đa giác lồi và các mặt bên đều là tam giác có chung một đỉnh. Hình chóp có nhiều loại khác nhau ( VD: Hình chóp tam giác, hình chóp tứ giác,... )

Hình chóp đều:

Là hình có mặt đáy là đa giác đều và các mặt bên đều là các hình tam giác cân bằng nhau có chung đỉnh.

Câu 3:

Khi quay hình chữ nhật một vòng quanh cạnh cố định, ta được hình trụ. ( VD: đèn pin, ca nước, ống nước,... )

Câu 4:

Hình cắt là hình biểu diễn phần vật thể ở sau mặt phẳng cắt.

Hình cắt dùng để biểu diễn rõ hơn hình dạng bên trong của vật thể.

Câu 5:

Trình tự đọc bản vẽ chi tiết: Khung tên → hình biểu diễn → kích thước → yêu cầu kĩ thuật → tổng hợp.

Trình tự đọc bản vẽ lắp: Khung tên → bảng kê → hình biểu diễn → kích thước → phân tích chi tiết → tổng hợp.

Câu 6:

Ren trục:

+ Đường đỉnh ren được vẽ bằng nét liền đậm.

+ Đường chân ren được vẽ bằng nét liền mảnh.

+ Đường giới hạn ren được vẽ bằng nét liền đậm.

+ Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm.

+ Vòng chân ren được vẽ hở bằng nét liền mảnh.

Ren lỗ:

+ Đường đỉnh ren được vẽ bằng nét liền đậm.

+ Đường chân ren được vẽ bằng nét liền mảnh.

+ Đường giới hạn ren được vẽ bằng nét liền đậm.

+ Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm.

+ Vòng chân ren được vẽ hở bằng nét liền mảnh.
