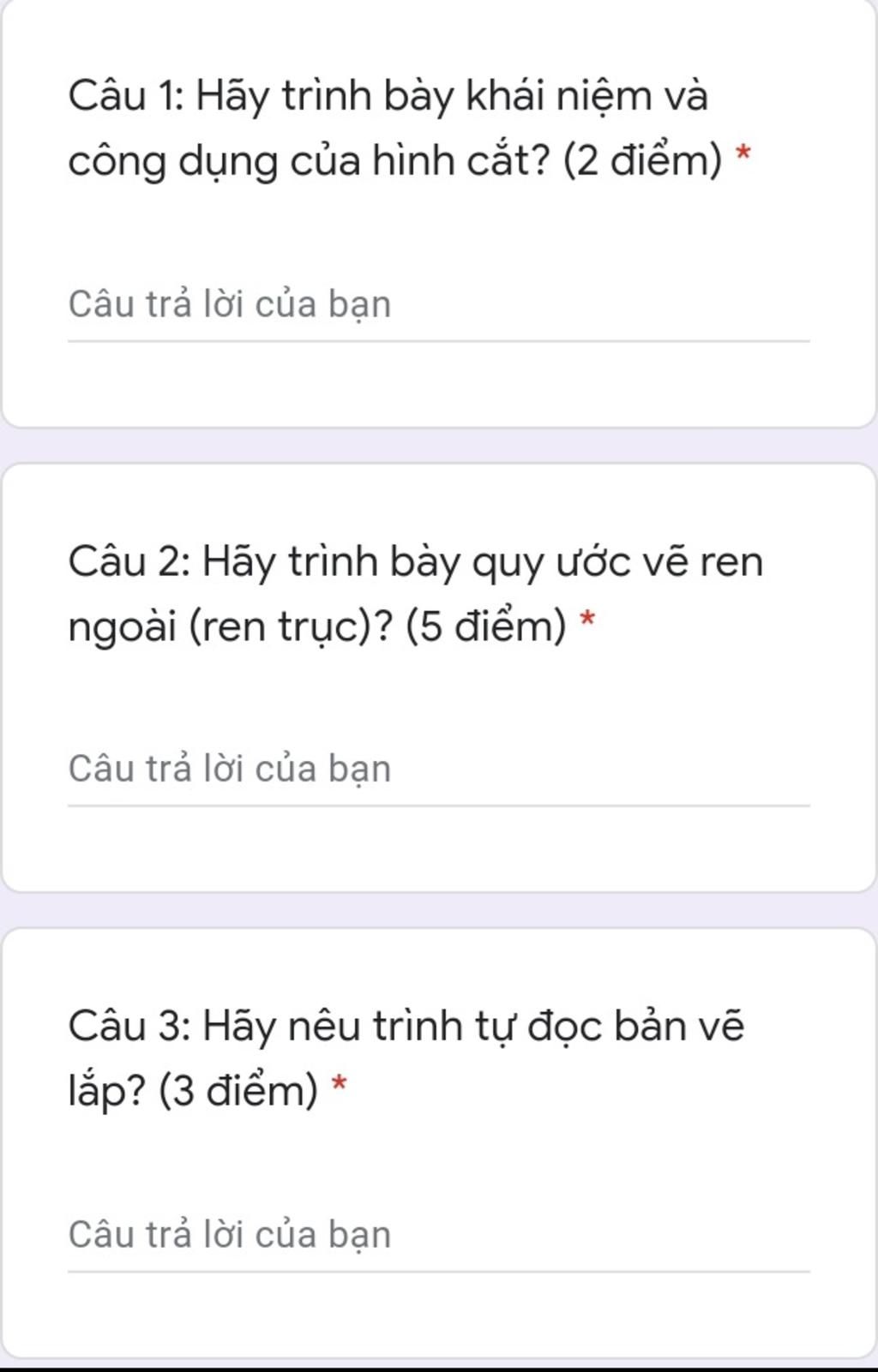

Câu 1: Khái niệm về hình cắt: Hình cắt là hình biểu diễn phần vật thể ở phía sau mặt phẳng cắt.

Công dụng của hình cắt: Hình cắt dùng để biểu diễn rõ hơn hình dạng bên trong của vật thể.

Câu 2: Quy ước vẽ ren ngoài:

 - Đường đỉnh ren  được vẽ bằng nét liền đậm

 - Đường chân ren được vẽ bằng nét liền mảnh

 - Đường giới hạn ren được vẽ bằng nét liền đậm

 - Vòng đỉnh ren được vẽ bằng nét liền đậm

 - Vòng chân ren được vẽ bằng nét liền mảnh $\frac{3}{4}$ vòng

Câu 3: Trình tự đọc bảng vẽ lắp:

 1. Khung tên

2. Bảng kê

3. Hình biểu diễn

4. Kích thước

5. Phân tích chi tiết

6. Tổng hợp

          CHÚC BẠN LÀM BÀI TỐT

1.

khái niệm :

+ là hình biểu diễn phần vật thể ở phía sau mặt phẳng cắt

+ trong bản vẽ kĩ thuật thường dùng hình cắt để biểu diện hình dạng bên trong vật thể

công dụng :

+ biểu diễn rõ hơn bên trong vật thể

2

1. ren nhìn thấy:
- đường đỉnh ren và đường giới hạn vẽ bàng nét liền đậm.
- đường chân ren vẽ bàng nét liền mảnh và vòng chân ren chỉ vẽ 3/4 vòng.
2. ren bị che khuất:
các đường đỉnh ren, đường chân ren và đường giới hạn ren đều vẽ bằng net đứt.
các loại ren thường gặp: ren hệ mét, ren hình thang, ren vuông

3

Trình tự đọc bản vẽ lắp:

– Khung tên

– Bảng kê

– Hình biểu diễn

– Kích thước

– Phân tích chi tiết

– Tổng hợp
