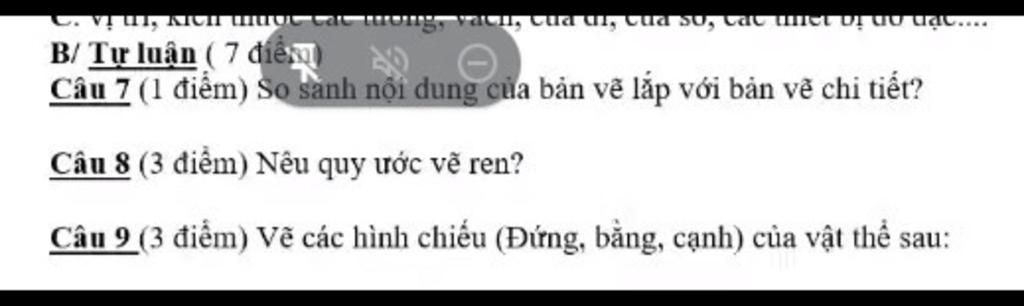

B/ Tự luận ( 7 điểm 0 Câu 7 (1 điểm) So sanh nổi dung của bản vẽ lắp với bản vẽ chi tiết? Câu 8 (3 điểm) Nêu quy ước vẽ ren? Câu 9 (3 điểm) Vẽ các hình chi

Câu hỏi :

giúp mik với cho cách giải luôn nha


Lời giải 1 :

Câu 7:

* Bản vẽ lắp:

- Không có yêu cầu kỹ thuật

- Bảng kê: gồm số thứ tự, tên gọi chi tiết, số lượng, vật liệu.

 - Nhờ các chi tiết lắp ghép với nhau tạo nên một bộ phận máy hoặc máy

* Bản vẽ chi tiết:

- Yêu cầu kĩ thuật: gồm chỉ dẫn về gia công, xử lí bề mặt...

- Không có bảng kê

- Bản vẽ chi tiết là một trong các thành phần để xây dựng lên bản vẽ lắp



Câu 8:

Đường đỉnh ren vẽ bằng nét liền đậm
Đường chân ren được vẽ bằng nét liền mảnh
Đường giới hạn ren được vẽ bằng nét liền đậm
Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm
Vòng chân ren được vẽ hở bằng nét liền mảnh

Của bạn đây nhé! Chúc bạn học tốt
