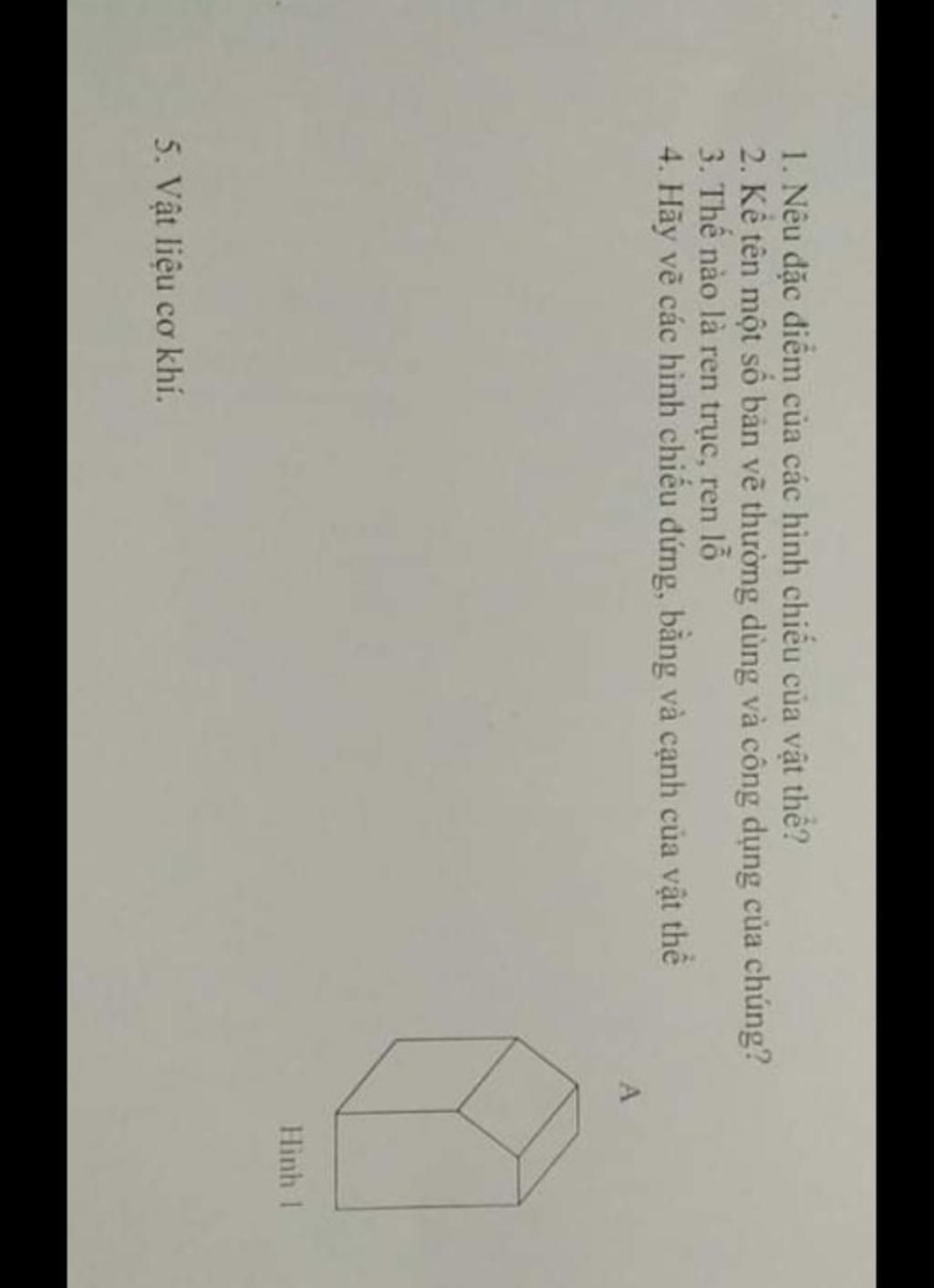

Câu 1 Nêu đặc điểm của các hình chiếu của vật thể ?

+Hình chiếu là hình biểu diễn các phần thấy của vật thể đối với người quan sát . Phần khuất của vật thể được biểu diễn bằng nét đứt để giảm số lượng hình biểu diễn.

Câu 2 Kể tên một số bản vẽ thường dùng và công dụng của chúng ?

- Bản vẽ các khối đa diện: Đọc được hình dạng, thông số hình chiếu của các khối đa diện.
- Bản vẽ các khối xoay tròn: Đọc được hình dạng, thông số của hình chiêu các khối xoay tròn.
- Bản vẽ kĩ thuật: Trình bày thông tin kĩ thuật của sản phẩm dưới dạng các hình vẽ và các kí hiệu theo các quy tắc và thường vẽ theo tỉ lệ.
- Bản vẽ chi tiết: Dùng để chế tạo và kiểm tra chi tiết máy thể hiện chính xác hình dạng, kích thước các chi tiết để chế tạo.
- Bản vẽ lắp: Dùng để lắp ráp các chi tiết. Các kích thước trên bản vẽ lắp dùng để lắp ráp các chi tiết với nhau.
- Bản vẽ nhà: Dùng trong thiết kế, thi công, xây dựng ngôi nhà thể hiện chính xác hình dáng, kích thước các chi tiết của một ngôi nhà.

Câu 3 Thế nào là ren trục ,ren lỗ
+Ren trục ( hay là ren ngoài) là ren được hình thành ở mặt ngoài chi tiết.
+Ren lỗ( hay là ren trong) là ren được hình thành ở mặt trong của lỗ

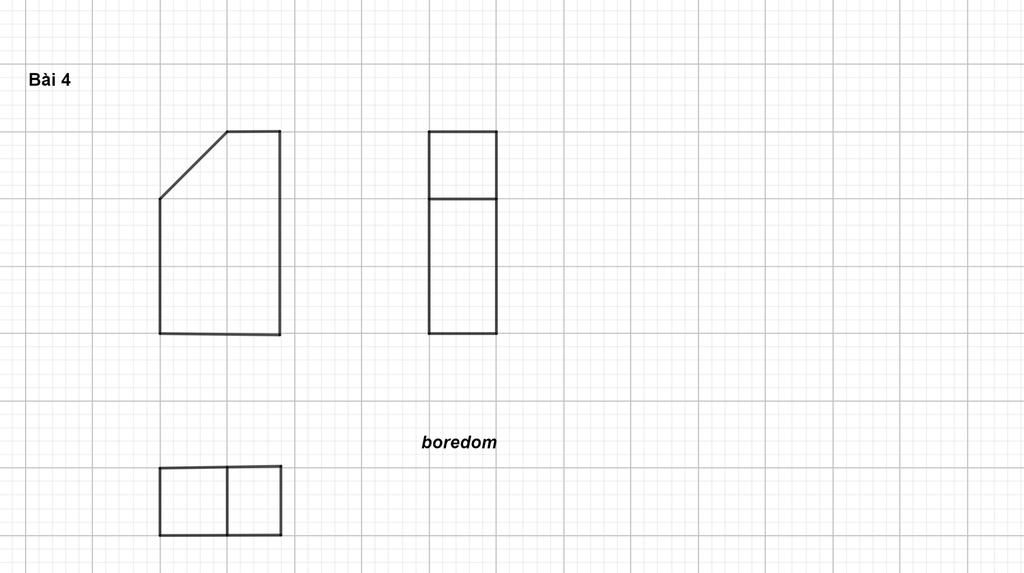

Câu 4 Hãy vẽ các hình chiếu đứng bằng cạnh của vật thể

Mình gửi ảnh bài 4 nha

CHÚC BẠN HỌC TỐT

* Khái niệm: Hình chiếu là hình biểu diễn các phần thấy của vật thể đối với người quan sát . Phần khuất của vật thể được biểu diễn bằng nét đứt để giảm số lượng hình biểu diễn.

* Bản vẽ ống lót,bản vẽ vòng đai bản vẽ côn có ren,bản vẽ lắp bộ ròng rọc,bản vẽ nhà .

Bản vẽ chi tiết , gồm có hình vẽ của chi tiết máy và những số liệu cấn thiết để chế tạo và kiểm tra

Bản vẽ lắp , diễn tả hình dạng, kết cấu của sản phẩm và vị trí tương quan giữa các chi tiết của sản phẩm

Bản vẽ nhà dùng để thiết kế, thi công xây dựng ngôi nhà.
