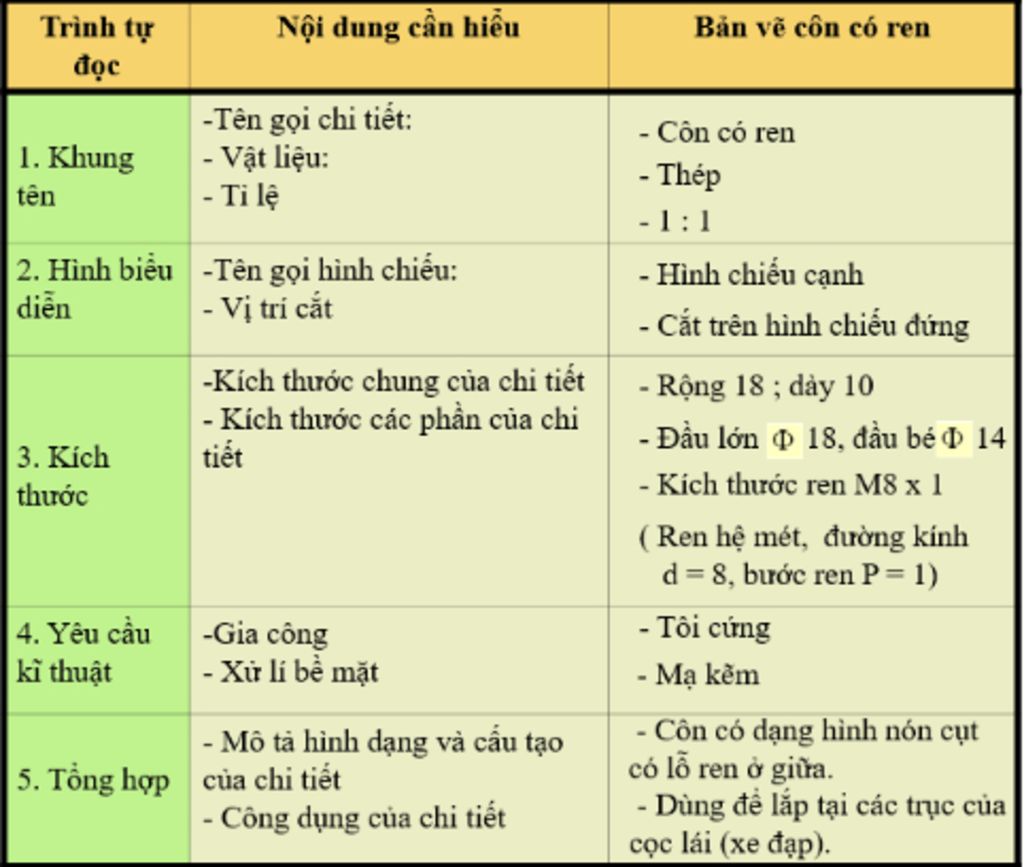

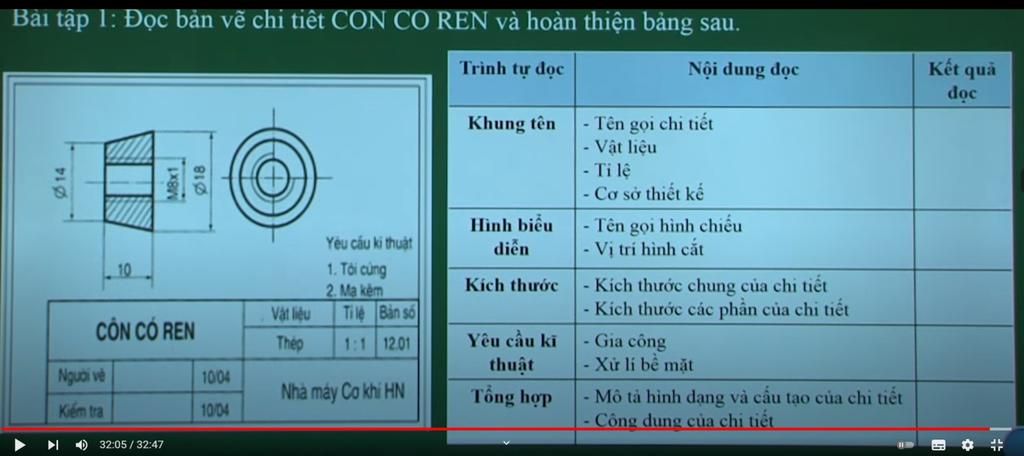

Khung tên:

-Tên gọi chi tiết: Côn có ren

-Vật liệu: Thép

-Tỉ lệ: 1:1

-Cơ sở thiết kế: Nhà máy Cơ khí HN

Hình biểu diễn:

-Tên gọi hình chiếu: Hình chiếu cạnh

-Vtrí hình cắt: Hình cắt ở hình chiếu đứng

Kích thước:

- Kích thước chung của chi tiết: $\Phi$ 18, 10

                                                  -Đường kính đáy lớn $\Phi$18

                                                  -Đường kính đáy nhỏ $\Phi$14

                                                  -Chiều cao 10

- Kích thước các phần chi tiết: Kích thước ren M8x1

Yêu cầu kĩ thuật:

-Gia công: Tôi cứng

-Xử lí bề mặt: Mạ kẽm

Tổng hợp:

-Mô tả hình dạng và cấu tạo của chi tiết: Côn có hình nón cụt có lỗ ở giữa và có ren trong

-Công dụng của chi tiết: Dùng để lắp các trục của cọc lái ở xe đạp

`\text{# Xà Phòng}`

`\text{Bài này cô mình dạy rồi nên mik chụp lại gửi bạn ạ !}`
